最近来自多伦多大学，麻省理工大学和 Waabi AI 的研究者们在一篇 CVPR 2023 论文中提出了一种全新的自动驾驶仿真平台，直接利用神经辐射场（NeRF）渲染自动驾驶场景中的相机和雷达数据，首次在大规模真实数据上实现了高逼真度的全方位仿真，从而实现无人车的端到端的闭环测试，包括感知，预测和规划。

为什么需要自动驾驶传感器仿真？

近些年来，随着自动驾驶技术的突飞猛进，无人车能够在大部分常规情景下有很好的表现。但是目前的技术仍难保证安全的部署，究其原因是在真实世界存在着很多安全关键（safety-critical）的场景而这些边界又是至关重要的。仿真测试变成了一种行之有效的手段，它能帮助研究者们能够以低成本的方式来生成大量的边界场景，从而全方位的测试和训练已有自动驾驶模型。由于无人车通过装配各种传感器来感知真实世界，真实的可拓展的传感器仿真变成为整个仿真系统重要的一环。

在 CVPR2023 的一篇 Highlight 工作，来自来自多伦多大学，麻省理工大学和 Waabi AI 的研究者展示了一个基于神经网络的相机 / 雷达仿真系统。

• 项目主页：https://waabi.ai/unisim/
• 论文地址：https://waabi.ai/wp-content/uploads/2023/05/UniSim-paper.pdf

不同于以往工作，UniSim 首次同时做到了:

1. 高度逼真 (high realism): 可以准确地模拟真实世界 (图片和 LiDAR), 减小真实世界和仿真的鸿沟

2. 闭环测试 (closed-loop simulation): 可以生成罕见的危险场景，测试无人车，并允许无人车和环境自由交互

3. 可扩展 (scalable): 可以很容易的扩展到更多的场景，只需要采集一次数据，就能重建并仿真测试

仿真系统的搭建

UniSim 首先从采集的数据中，在数字世界中重建自动驾驶场景，包括汽车、行人、道路、建筑和交通标志。然后，利用重建的场景进行仿真，生成一些罕见的关键场景。

UniSim 主要基于最近几年流行的 NeRF（神经辐射场）方法。

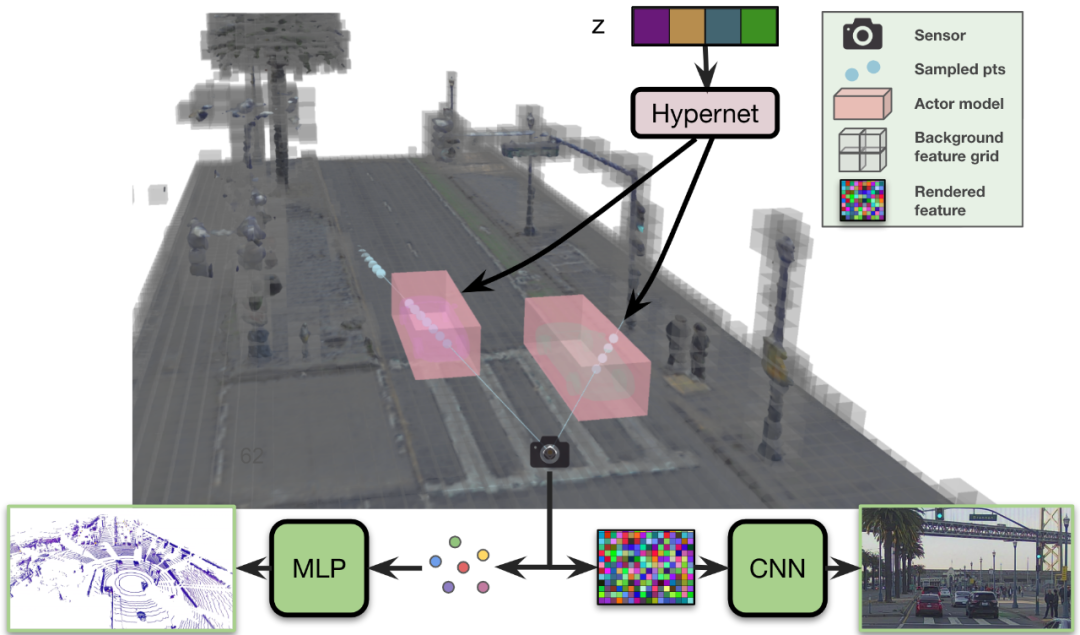

首先，UniSim 将场景分为三部分：静态背景（如建筑、道路和交通标志）、动态物体（如行人和汽车）和区域外物体（如天空和非常远的道路）。作者们用了多个 NeRF 来分别建模静态背景和每一个动态物体。更具体来说，作者们选择使用 Instant-NGP+SDF (signed distance function) 的表示方式。

针对自动驾驶场景的挑战（数据稀疏、场景复杂），UniSim 做了一些改进:

1. 因为动态物体往往只有某些角度可见，作者们使用一个网络 (Hypernet) 生成每一个物体的特征 (hash grid). 这样可以共享形状信息，从而生成更完整的汽车形状。

2. 渲染 (volume rendering) 得到一个低分辨率的 feature map, 然后用 CNN 上采样生成高清图片。这不仅降低了渲染时间（因为特征图分辨率较低），而且改善了生成图片质量（因为 CNN 可以通过周围像素信息进行推理）。

仿真能力展示

重放 (self-replay)

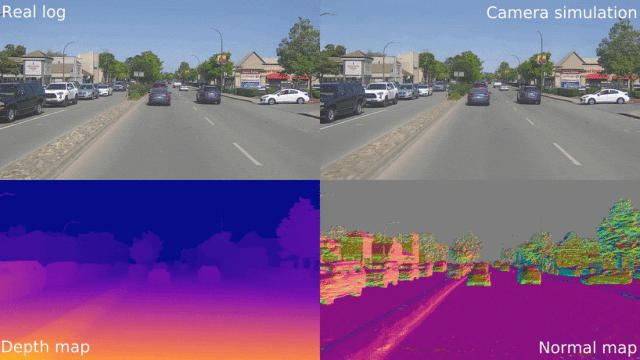

UniSim 可以准确的重建原始数据 (replay). 因为使用了 SDF (signed distance function),  UniSim 还能够重建各种几何信息，比如 normal/depth。

UniSim - 重建结果

动态物体行为控制 (dynamic-actor manipulation)

UniSim 可以将车辆从场景中删除，控制他们不同的行为，或者将其他场景中的车辆插入到当前场景中，以生成一些 safety-critical 的罕见场景。

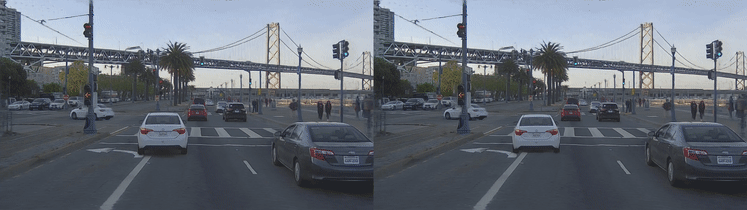

UniSim - 动态物体移除

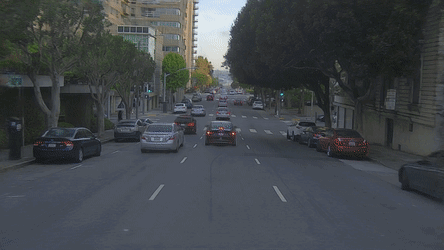

动态物体控制

自由视角渲染 (novel view synthesis)

自动驾驶汽车可以生成不同与原始视角的数据，比如向左变道，改变相机 / LiDAR 的位置。

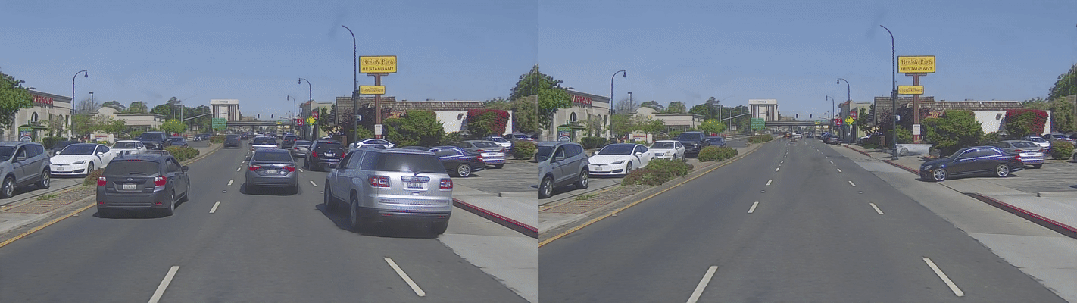

UniSim - SDV 视角控制

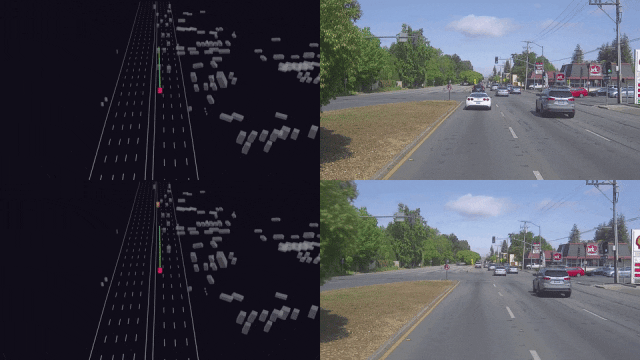

闭环仿真 (closed-loop simulation)

结合以上的能力，UniSim 可以进行闭环的仿真测试。

首先，通过控制汽车的行为，UniSim 可以创建一个危险的罕见场景，比如有一辆汽车在当前车道突然迎面驶来。

然后，UniSim 仿真生成对应的数据。

接着，运行自动驾驶系统，输出路径规划的结果。

根据路径规划的结果，无人车移动到下一个指定位置，并更新场景 (无人车和其他车辆的位置)。

然后继续进行仿真，运行自动驾驶系统，更新虚拟世界状态 ……

通过这种闭环测试，自动驾驶系统和仿真环境可以进行交互，创造出与原始数据完全不一样的场景。

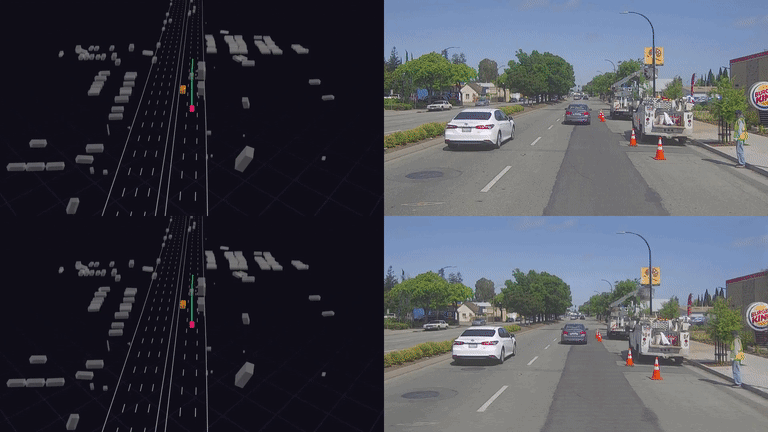

闭环测试：逆行车辆

闭环测试：车辆变道加塞

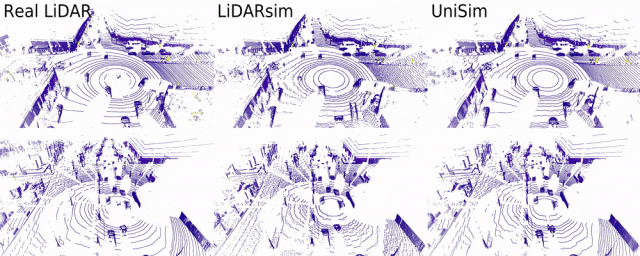

激光雷达仿真

高速 1 英里不间断仿真

自动驾驶指标

验证仿真系统的准确度 (realism)，只是视觉上逼真还不够，还需要从自动驾驶系统的角度进行验证。

检测（Detection）模型

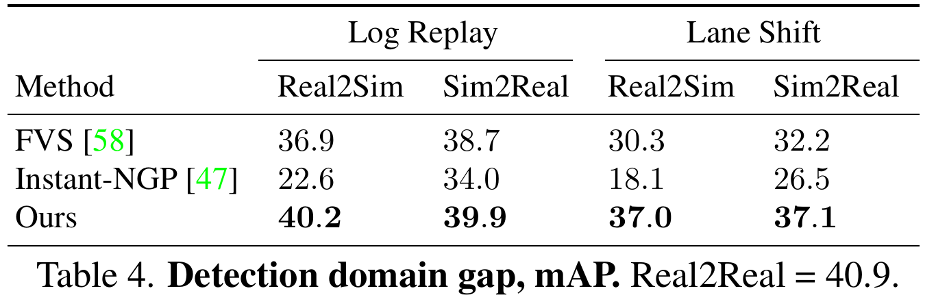

第一个表格，Real2Sim 指的是用真实数据训练的模型，在仿真系统进行测试，Sim2Real 指的是用仿真系统训练的模型在真实数据中进行测试. Lane Shift 指的 UniSim 生成的 SDV 角度偏离原来的轨迹新场景。可以看到，用仿真数据训练的模型，效果非常接近真实数据。用真实数据训练的模型，在仿真数据上的性能也非常接近真实数据。

检测模型在真实数据和仿真数据中进行训练 / 测试的结果对比

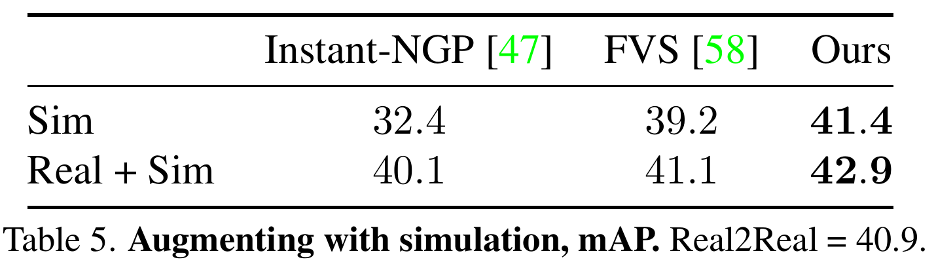

UniSim 还可以作为数据增强，提高模型的性能。这里的 Sim 指的是用仿真数据进行训练，包括 replay 和 lane-shift, 由于可以生成更多的场景 (variations), 所以甚至只在仿真数据上进行训练的效果，也能达到用真实数据训练的结果。

用仿真系统生成的数据，可以作为数据增强，提高模型的性能

仿真和真实世界的鸿沟（Domain gap）

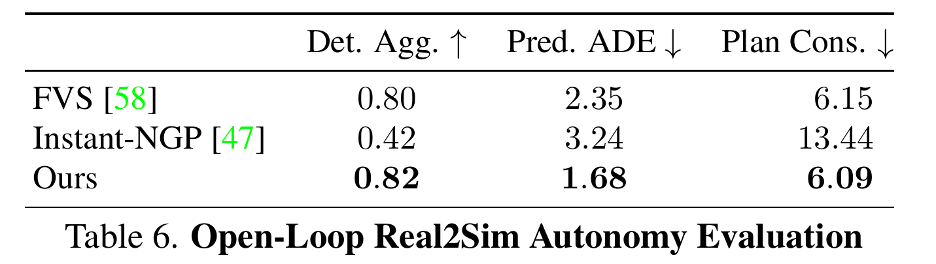

什么样的仿真系统和真实世界的鸿沟（domain gap）最小？自动驾驶模型在仿真系统中表现得越好（达到更好的检测结果），是否意味着该仿真系统越逼真呢？并非如此。更合理的解释是：当自动驾驶系统在仿真系统中的表现接近它在真实世界的表现时，这个仿真系统才更接近真实世界，而不是自动驾驶系统的指标越高就越好。举个例子，在真实世界的某个场景中，如果自动驾驶系统崩溃了（例如，检测失败），仿真系统在模拟这个场景时，如果自动驾驶系统能够顺利检测到物体并成功通过，作者们认为这个仿真系统并不完全可靠。在下面的表格中，作者们将模型在真实世界的结果作为标签，模型在仿真平台上的结果作为预测，计算一致性指标。他们验证了自动驾驶系统在仿真平台和真实世界之间的表现差距。具体设定和指标定义，请参考论文。

真实世界和仿真的鸿沟

总结和展望

UniSim 是一个统一的传感器仿真平台，它可以处理大规模动态驾驶场景，统一了移动物体和静止背景表示，统一了相机和激光雷达和仿真，统一了动态场景控制和自由视角渲染。

它是首个可以达到如此逼真度的闭环仿真平台。在 UniSim 中，无人车和环境可以自由交互，并且仿真结果非常接近真实世界。这允许其可以测试罕见的关键场景，从而推动自动驾驶的研发。
