cad快速看图会员的功能介绍

学习文章要努力，但是不要急！今天的这篇文章《cad快速看图会员的功能介绍》将会介绍到等等知识点，如果你想深入学习文章，可以关注我！我会持续更新相关文章的，希望对大家都能有所帮助！

CAD快速看图是一款由广联达开发的CAD看图软件，拥有PC、Android、iOS等多种版本，功能也非常的多，比如可以对图纸进行查看、标记、测距等，当然CAD快速看图所拥有的功能远远不止如此。今天小编来跟大家说说cad快速看图会员的功能介绍，大家以前来看看吧。

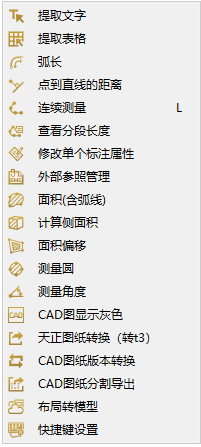

1、登录账号，并购买VIP后，打开一张图纸，会激活所有功能，点击VIP按钮，可以看到如下列表：

提取文字：框选提取图纸上的文字、数字、字母等。鼠标左键框选完整的一句话或一段话。一次提取有字数上限，如果内容较多，可以多次提取。布局中的内容如果提取不到，可以去模型中提取。 注：一些文字看上去是文字，但是属性是多段线的，是无法提取的。

提取表格：框选提取图纸上的表格，并自动导入excel。鼠标左键框选完整的表格外边线来提取表格。布局中的表格如果提取不到，可以去模型中提取，测量结果也可以导出到excel中。注：一些表格中的文字属性是多段线的，是无法提取的。

弧长：鼠标左键点击弧线来测量其长度。如果是弧线，鼠标放存卜劝会显示为白色小方块，如果是多段线，鼠标不会显示为白色小方块。

点到直线的距离：鼠标左键选择一个点，再选择一条线，可以测量该点到直线的垂直距离。

连续测量（L）：鼠标左键选取直线或者弧线来连续测量其长度，鼠标右键结束测量，再点鼠标左键放置测量结果的位置。注：遇到直线点击直线的端点，遇到弧线点击弧线本身。

修改单个标注属性：点击后，选择已经做好的标注，可以设置其颜色、文字大小等。

查看分段长度：点击之后，鼠标左键选取一个连续测量的标注结果，可以看到此连续测量的分段长度。

外部参照管理：查看该图纸的外部参照，并且可以绑定参照图纸并另存，也可以更改参照的路径。

面积（含弧线）：鼠标左键选取直线或者弧线，完成一个闭合图形来测量其面积，再次点击鼠标左键放置测量结果的位置。

计算侧面积：测量完面积后，可以计算侧面积。

面积偏移：测量完面积后，可以进行外扩或者内缩。

测量圆：可以测量圆形的面积、周长、半径。鼠标左键选择圆形，再次点击左键放置测量结果的位置。

测量角度：可以选择2条直线，并快速测量出其夹角。

CAD图显示灰色：点击之后，当前图纸会灰色显示，标注会高亮显示，方便寻找、查看标注位置。

天正图纸转换（转t3）：点击后，将当前图纸转成t3格式，并另存（图纸后缀会有“转”字），方便导入其他算量软件中使用。注：如果转t3后导入算量软件显示不全，说明并不是因为天正图纸的原因导致的，请联系相关算量软件的工作人员寻找帮助。如果图纸有外部参照，请先绑定参照并另存后，打开新图纸再转t3。

CAD图纸版本转换：可以将当前图纸转换版本。目前可以转换的版本有：2004/200712010/2013版。

CAD图纸分割导出：可以将当前图纸进行分图。左键框选需要分图的部位，另存即可。注：有外部参照的图纸，请先绑定参照并另存后，打开新图纸进行分图。

布局转模型：可以将布局中的图形转到模型中，方便进行提取文字、提取表格、文字搜索、导入算量软件。布局转出的图形都有比例问题，在测量之前请进行比例调整。

快捷键设置：可以设置大部分功能的快捷键。

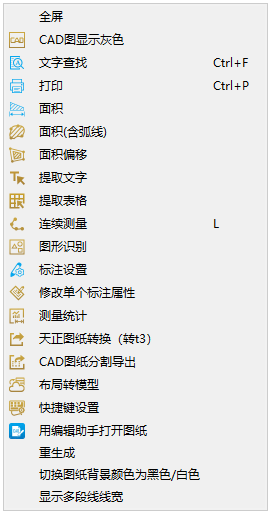

2、右键菜单（蓝色按钮是普通功能，金色按钮是会员功能）打开一张图纸后，在图纸上点击鼠标右键，可以出现右键菜单：

以上就是cad快速看图会员的功能介绍啦，希望能帮助到大家。
