      Revit管件族等径法兰三通制作方法技巧

      1、按照制作等径T型三通的方法创建出三通模型;

      对于查找表格文档选用“M_Tee - Flanged - GI - Class 25”(示例)，点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入查找表格文档;公式中的系数可按照规范做一定的修改;

      2、放样绘制法兰模型;

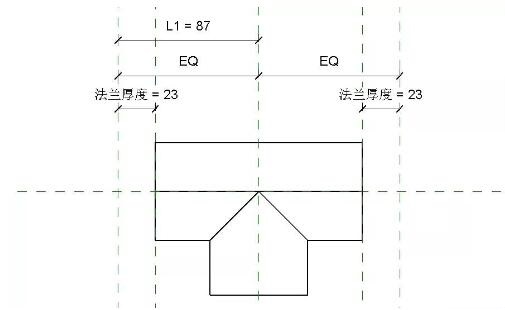

      先绘制四个竖直方向的参照平面，如图，标注两个参照面到端点参照面的距离并添加实例参数标签，参数名称命名“法兰厚度”;

      点击“创建”选项卡下的“放样”命令，选择“绘制路径”并将路径的两个端点对齐锁定在法兰厚度所在的两个参照平面上，点击完成，然后编辑轮廓，在立面视图中绘制圆形轮廓标注圆形半径，并添加实例参数标签，参数名称命名为“法兰半径”，点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上，点击完成;同样的方法绘制出主管另一端的法兰;

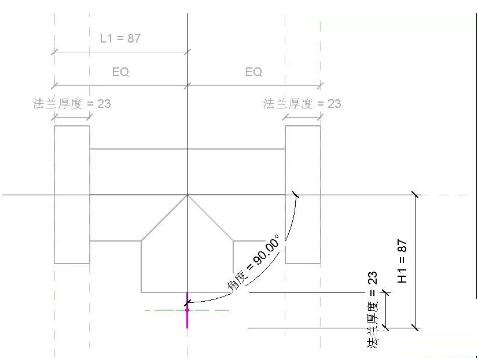

      使用放样工具绘制出支管法兰路径，一端对齐锁定在支管末端处，将另一端到主管中心的距离进行标注并添加标签参数，(一定要标注到水平竖直参照线的交点)参数名称为“H1”;路径两个端点的距离也要进行标注并指定标签“法兰厚度”;使用角度尺寸标注该路径与主管中间的角度并指定标签“角度”;

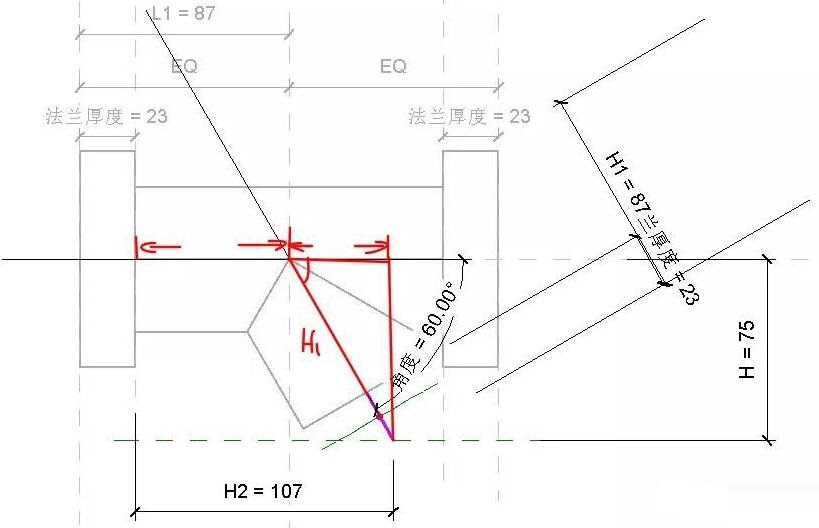

      将角度值修改为60º，绘制水平参照面，将其到主管水平参照线的距离进行标注并添加标签参数“H”，由图可知，H=H1 * sin(角度)、把路径末端对齐锁定到该参照面;H1=端点到中心距离修正+法兰厚度，在族类型对话框添加相应公式;

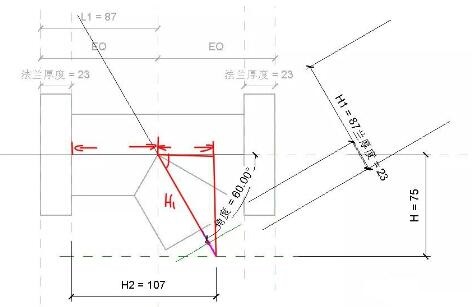

      标注主管末端到路径末端点的距离，并添加标签参数“H2”，如图，由图可知，H2=端点到中心距离修正 + H1 * cos(角度)，在族类型对话框添加相应公式;

      点击完成，然后选择编辑轮廓，在立面视图中绘制圆形轮廓标注圆形半径，并添加实例参数标签，参数名称命名为“法兰半径”，点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上，点击完成;

      3、导入查找表格数据，关联模型参数;

      打开“族类型”对话框添加名称为“查找表格”文字类型的参数;然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT 2015Lookup TablesPipe下的“M_Tee - Flanged - GI - Class 25”表格文档;同时将该表格文档名称复制粘贴作为“查找表格”值;

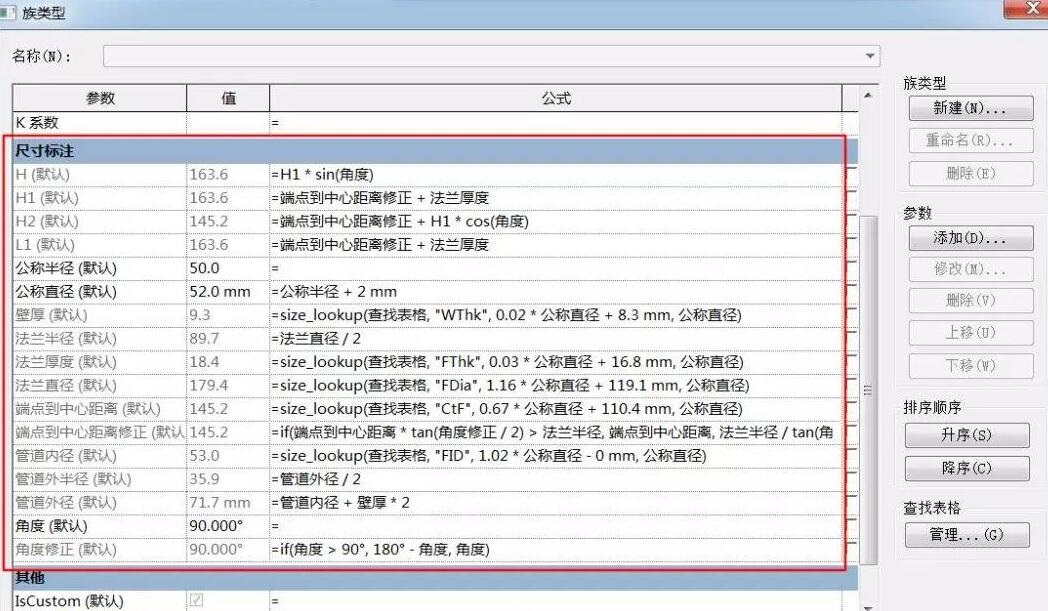

      根据查找表格文档内容，我们需要添加实例参数控制法兰厚度及半径值;先把管道外径和端点到中心距离的公式删除，然后添加参数：壁厚=size_lookup(查找表格, "WThk", 0.02 * 公称直径 + 8.3 mm, 公称直径);法兰厚度=size_lookup(查找表格, "FThk", 0.03 * 公称直径 + 16.8 mm, 公称直径);法兰直径=size_lookup(查找表格, "FDia", 1.16 * 公称直径 + 119.1 mm, 公称直径);管道内径=size_lookup(查找表格, "FID", 1.02 * 公称直径 - 0 mm, 公称直径);端点到中心距离=size_lookup(查找表格, "CtF", 0.67 * 公称直径 + 110.4 mm, 公称直径);

      4、端点到中心的修正值这里就需要修改了，端点到中心距离修正=if(端点到中心距离 * tan(角度修正 / 2) > 法兰半径, 端点到中心距离, 法兰半径 / tan(角度修正 / 2));L1=端点到中心距离修正 + 法兰厚度;管道外径=管道内径 + 壁厚 * 2;最后添加连接件，导入项目使用。

      上文就讲解了Revit管件族等径法兰三通制作步骤，希望有需要的朋友都来学习哦。
