PE文件结构详解与分析攻略

PE文件，即Portable Executable文件，是Windows操作系统上常见的可执行文件格式，涵盖EXE、DLL、OCX、SYS和COM等类型。PE文件能够在任何运行Windows的CPU体系结构上执行，其特点是使用平面地址空间，将所有代码和数据合并成一个大型结构。文件内容划分为不同区块，如.text（指令代码）、.rdata（只读数据）、.data（初始化数据）、.idata（输入表）和.rsrc（资源）等，每个区块在内存中具有不同的权限，并按页边界对齐。PE文件的优势在于其在磁盘上的数据结构与在内存中的结构一致，涉及入口点、文件偏移地址、虚拟地址和基地址等重要概念。

PE文件，即Portable Executable文件，是Windows操作系统上常见的可执行文件格式，包括EXE、DLL、OCX、SYS和COM等。PE文件可以在任何运行Windows的CPU体系结构上执行，因为它使用平面地址空间，将所有代码和数据合并成一个大型结构。文件内容被划分为不同的区块，每个区块在内存中具有不同的权限，如只读、只写或可执行。常见的区块包括：

• .text：编译或汇编后生成的指令代码区块。
• .rdata：运行时的只读数据区块，包含const常量。
• .data：初始化的数据区块，包含全局变量。
• .idata：包含其他DLL的函数和数据信息，即输入表。
• .rsrc：包含所有资源，如图标、菜单和位图等。

每个区块在内存中按页边界对齐，区块没有大小限制，是一个连续的结构，每个区块都有对应的属性。

PE文件的优势在于其在磁盘上的数据结构与在内存中的结构一致。以下是一些相关名词：

• 入口点（EntryPoint）：程序执行的第一条指令所在的内存地址。
• 文件偏移地址（FileOffset）：PE文件存储在磁盘上的时候，各个数据的地址相对于文件头的距离。
• 虚拟地址（VirtualAddress VA）：应用程序访问的逻辑地址，即其虚拟地址。
• 基地址（ImageBase）：文件被映射到内存时的初始地址。

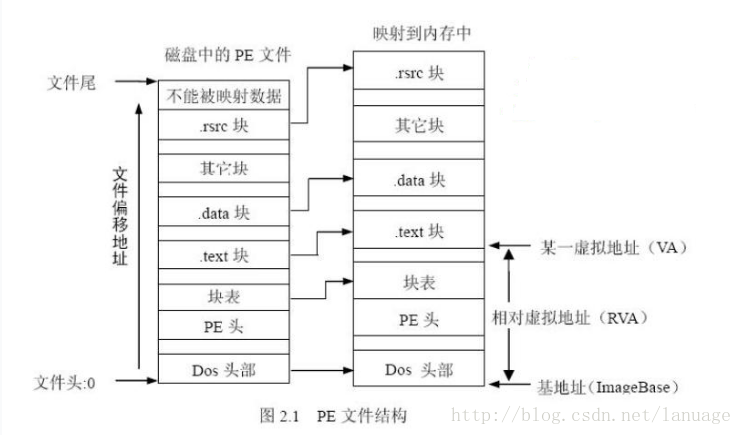

PE文件的基本结构如下图所示：

在讨论PE文件时，常涉及以下几个名词：

• 基地址（ImageBase）：PE文件被加载到内存中的首地址，是这个模块的句柄，可以使用函数GetModuleHandle来获取。
• 文件的偏移地址：PE文件中各个部分相对于文件头的偏移。
• 相对虚拟地址（RVA）：PE结构被映射到内存中后，某个位置所在内存相对于基地址的偏移。

一般可执行文件被PE加载器加载到内存中后，文件的基本格式不会发生改变，只是会将各个块按照页来进行对齐。PE文件在磁盘与在内存中的对应关系大致如下图所示：
