开源分布式中间件 DBLE 快速入门指南

数据库小白一枚，正在不断学习积累知识，现将学习到的知识记录一下，也是将我的所得分享给大家！而今天这篇文章《开源分布式中间件 DBLE 快速入门指南》带大家来了解一下开源分布式中间件 DBLE 快速入门指南，希望对大家的知识积累有所帮助，从而弥补自己的不足，助力实战开发！

DBLE 是企业级开源分布式中间件，江湖人送外号 “MyCat Plus”；以其简单稳定，持续维护，良好的社区环境和广大的群众基础得到了社区的大力支持；

环境准备

DBLE项目资料

# yum install java-1.8.0-openjdk

确认java环境已配置完成

# java -version
openjdk version "1.8.0_191"
OpenJDK Runtime Environment (build 1.8.0_191-b12)
OpenJDK 64-Bit Server VM (build 25.191-b12, mixed mode)

安装DBLE

DBLE的安装其实只要解压下载的目录就可以了，非常简单。

• 通过此连接下载最新安装包https://github.com/actiontech...
• 解压并安装dble到指定文件夹中

mkdir -p $working_dir
cd $working_dir
tar -xvf actiontech-dble-$version.tar.gz
cd $working_dir/dble/conf

安装完成后，目录如下：

配置DBLE

DBLE的配置文件都在conf目录里面，这里介绍几个常用的文件：

应用场景一：数据拆分

后端MySQL节点

DBLE的架构其实很好理解，DBLE是代理中间件，DBLE后面就是物理数据库。对于使用者来说，访问的都是DBLE，不会接触到后端的数据库。

我们先演示简单的数据拆分的功能。物理部署结构如下表：

备注：为了演示简单，这里将实例都部署在了一台机器上并用不同端口做区分，同学们也可以用三台机器来做环境搭建

在MySQL A和MySQL B中创建库表testdb.users来方便后续的验证，表结构如下：

CREATE TABLE `users` (
`id` int(11) NOT NULL,
`user` varchar(20) DEFAULT NULL,
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=latin1

server.xml

server.xml里可以配置跟DBLE自身相关的许多参数，这里重点只关注下面这段访问用户相关的配置，其他默认即可；

第一段 "" 为DBLE的服务端口（默认8066）和管理端口（默认9066）的配置

• 管理端口只能接受DBLE的管理命令，这里不做展开
• 服务端口即DBLE的业务访问端口，可以接受SQL语句

第二段“”配置管理理用户，默认为man1，密码为654321

• 即可以通过 mysql -P9066 -h 127.0.0.1 -u man1 -p654321来下发管理命令

第三段“”配置业务用户，配置了一个账号test 密码password,针对数据库testdb,读写权限都有，没有针对表做任何特殊的权限，故把表配置做了注释

• 即可以通过 mysql -P8066 -h 127.0.0.1 -utest -ppassword下发SQL语句

...


        ...


        ...
    654321truepasswordtestdb
...

schema.xml

schema.xml是最主要的配置项，我们将users用户表按照取模的方式平均拆分到了MySQL A和MySQL B两个数据数据库实例上，
详细请看配置文件：

show slave statusshow slave status

参数说明

• schema 逻辑数据库信息，此数据库为逻辑数据库，name 与 server.xml 中 schema对应;
• dataNode 分片信息，此为分片节点的定义；分片名字和schema的dataNode对应；分片与下面的dataHost 物理实例进行关联；
• dataHost 物理实例组信息，dataHost下可以挂载同组的读写物理实例节点，实现高可用或者读写分离；

每个节点的属性逐一说明：

• schema:

属性说明 ：

    idhashmod221

验证配置生效

启动DBLE

## 进入DBLE安装目录，执行start命令
./bin/dble start

## DBLE启动会自动加载配置，需确认进程是否正常启动，如启动失败，建议按照日志报错排查问题，正确启动日志如下：
STATUS | wrapper  | 2019/01/21 17:31:43 | --> Wrapper Started as Daemon
STATUS | wrapper  | 2019/01/21 17:31:43 | Launching a JVM...
INFO   | jvm 1    | 2019/01/21 17:31:43 | OpenJDK 64-Bit Server VM warning: ignoring option MaxPermSize=64M; support was removed in 8.0
INFO   | jvm 1    | 2019/01/21 17:31:44 | Wrapper (Version 3.2.3) http://wrapper.tanukisoftware.org
INFO   | jvm 1    | 2019/01/21 17:31:44 |   Copyright 1999-2006 Tanuki Software, Inc.  All Rights Reserved.
INFO   | jvm 1    | 2019/01/21 17:31:44 |
INFO   | jvm 1    | 2019/01/21 17:31:45 | Server startup successfully. see logs in logs/dble.log

通过DBLE流量入口8066登陆数据库

mysql  -P8066 -h 127.0.0.1 -utest -ppassword

插入两条用户记录，并获取DBLE侧的查询记录

mysql> insert into users(id,user) values(1,"zhangsan");
Query OK, 1 row affected (0.09 sec)
mysql> insert into users(id,user) values(2,"lisi");
Query OK, 1 row affected (0.09 sec)


mysql> explain select * from users;
+-----------+----------+---------------------+
| DATA_NODE | TYPE     | SQL/REF             |
+-----------+----------+---------------------+
| dn1       | BASE SQL | select * from users |
| dn2       | BASE SQL | select * from users |
+-----------+----------+---------------------+
2 rows in set (0.00 sec)

mysql> select * from users;
+----+----------+
| id | user     |
+----+----------+
|  2 | lisi     |
|  1 | zhangsan |
+----+----------+
2 rows in set (0.01 sec)

获取MySQLA和MySQLB的记录

# mysql  -P14014 -h 127.0.0.1 -utest -ppassword
mysql> select * from users;
+----+----------+
| id | user     |
+----+----------+
|  2 | lisi     |
+----+----------+
1 rows in set (0.01 sec)

# mysql  -P14015 -h 127.0.0.1 -utest -ppassword
mysql> select * from users;
+----+----------+
| id | user     |
+----+----------+
|  1 | zhangsan |
+----+----------+
1 rows in set (0.01 sec)

从上面的验证流程，往DBLE插入的数据，会按照取模的方式下发到真实的物理库，来实现数据库的自动分片；同时通过DBLE下发的查询会被DBLE自动下发给实际的物理库，合并返回给客户端，可以通过explain执行计划观察到下发的实际下发给物理库的SQL语句

应用场景二：读写分离

DBLE除了做数据的分片功能外，也支持读写分离功能；开启读写分离功能后，可以将主实例上的读压力负载给原本stand by的从实例，从而扩展整个集群的吞吐能力；

后端MySQL节点

我们再通过示例，演示DBLE的读写分离的功能。物理部署结构如下表：

备注：为了演示简单，这里将实例都部署在了一台机器上并用不同端口做区分，同学们也可以用三台机器来做环境搭建

此场景中，我们将MySQL A和MySQL B搭建成主从复制关系，同时我们只变更schema.xml的配置来完成读写分离的架构；

schema.xml

show slave status

DBLE通过balance参数来控制读写分离的负载策略，写节点是否参与均衡与datahost的balance属性有关，本案例中我们将值调整为balance="3"，并定义了writeHost和readHost

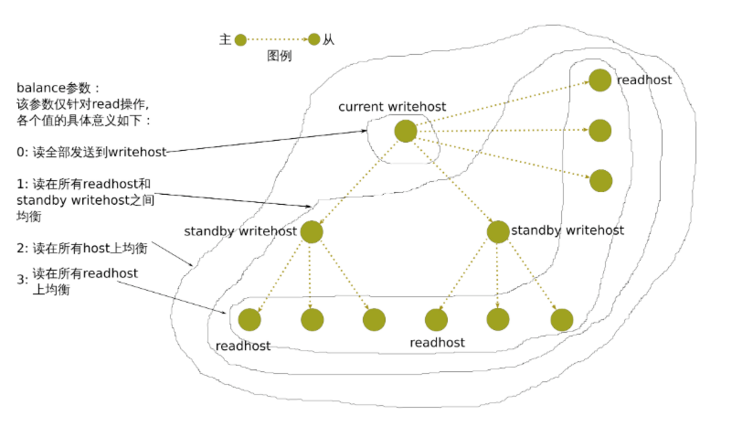

balance的定义具体见下图

验证配置生效

通过DBLE管理入口9066登陆数据库，注意这里我们通过管理入口的show @@datasource来验证读写分离的状态的正确性

• session1

##session1 登陆DBLE的管理端，查看读写分离的节点状态
mysql  -P9066 -h 127.0.0.1 -uman1 -p654321
mysql> show @@datasource;
+--------+------------+-------+------+--------+------+------+---------+-----------+------------+
| NAME   | HOST       | PORT  | W/R  | ACTIVE | IDLE | SIZE | EXECUTE | READ_LOAD | WRITE_LOAD |
+--------+------------+-------+------+--------+------+------+---------+-----------+------------+
| MySQLA | 172.16.3.1 | 19388 | W    |     11 |   11 | 1000 |      11 |         0 |          0 |
| MySQLB | 172.16.3.1 | 19389 | R    |      1 |    4 | 1000 |       3 |         0 |          0 |
+--------+------------+-------+------+--------+------+------+---------+-----------+------------+
2 rows in set (0.00 sec)

• session2

## session2  下发selct语句5次，查看READ_LOAD字段计数器的变化
mysql  -P8066 -h 127.0.0.1 -utest -ppassword
mysql> select * from users;

• session1

##session1 返回DBLE的管理端，查看读写分离的节点状态
mysql> show @@datasource;
+--------+------------+-------+------+--------+------+------+---------+-----------+------------+
| NAME   | HOST       | PORT  | W/R  | ACTIVE | IDLE | SIZE | EXECUTE | READ_LOAD | WRITE_LOAD |
+--------+------------+-------+------+--------+------+------+---------+-----------+------------+
| MySQLA | 172.16.3.1 | 19388 | W    |     11 |   11 | 1000 |      11 |         0 |          0 |
| MySQLB | 172.16.3.1 | 19389 | R    |      1 |    4 | 1000 |       8 |         5 |          0 |
+--------+------------+-------+------+--------+------+------+---------+-----------+------------+
2 rows in set (0.00 sec)

从show @@datasource;这个管理命令上我们能够观测到READ_LOAD在slave节点上计数器增加了5次，也就是说读流量顺利的下发到了slave节点；当然大家也可以通过打开mysql的general log来观测读写分离的情况

总结

本文通过两个场景来讲解DBLE的快速入门，希望通过简单的示例来给大家梳理DBLE的基本概念，帮助大家快速熟悉和使用DBLE这个中间件；更高阶的使用方法和细节建议大家参考官方文档；
