在关系型数据库中优雅的处理组织架构树

来到golang学习网的大家，相信都是编程学习爱好者，希望在这里学习数据库相关编程知识。下面本篇文章就来带大家聊聊《在关系型数据库中优雅的处理组织架构树》，介绍一下MySQL，希望对大家的知识积累有所帮助，助力实战开发！

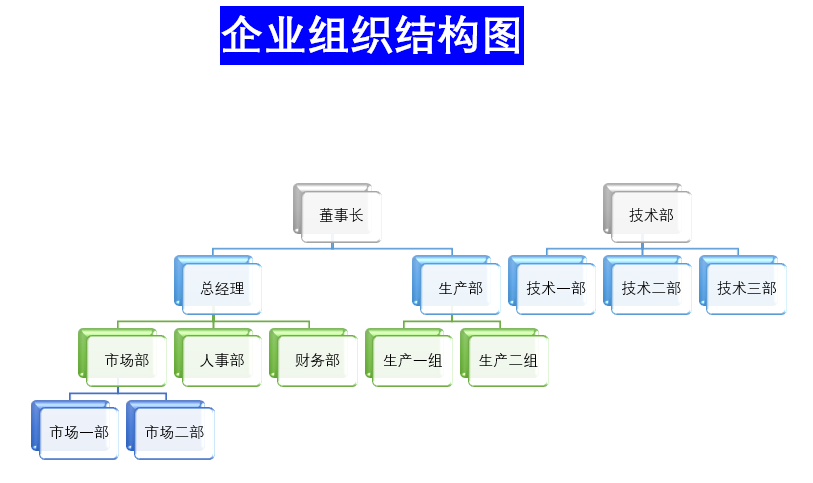

我们在项目开发中经常会遇到这样的场景：企业组织架构，回复评论链，商品类目等树型结构。本文结合网上一些资料，以及自己在项目中的实践来说一说几种处理树型结构的方式。

（想自学习编程的小伙伴请搜索圈T社区，更多行业相关资讯更有行业相关免费视频教程。完全免费哦!）

可能有不少小伙伴遇到该问题，第一个想法就是我在每条数据上都保存它的

parent_id

就可以满足需求了啊，这样一层一层都能找到， 写一个递归算法就可以拿到他的所有下级或者上级。这是一种可以实现的方式，我们先不评价这种方式的优劣。

下面先说下几种常见的处理方式：

• Adjacency list (邻接表)
• Closure table (闭包表)
• Path enumeration (路径枚举)
• Nested Sets（嵌套集）

Adjacency list (邻接表)

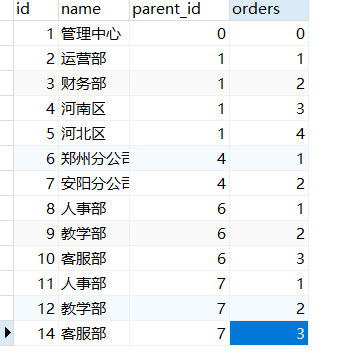

下图是一个简单的邻接表结构的组织结构,也就是前面我们的说方式

获取数据的方式

• 获取某组织下的直属部门，我们只需根据组织的id查询即可

select * from org where parent_id =1；

• 查询某组织下的所有组织，需要递归的+循环拿到子、孙...的下级节点,大概写法如下：

public List<org> getOrgTree(String parentId){
  List<orgs> resultOrgs = new ArrayList();
  // 拿到下级组织
  List<org> children = getChildren(parentId);
  resultOrgs.addAll(children);
  for(Org org :children){
    resultOrgs.addAll(getOrgTree(org.parentID));
  }
  return resultOrgs;
}</org></orgs></org>

Closure table (闭包表)

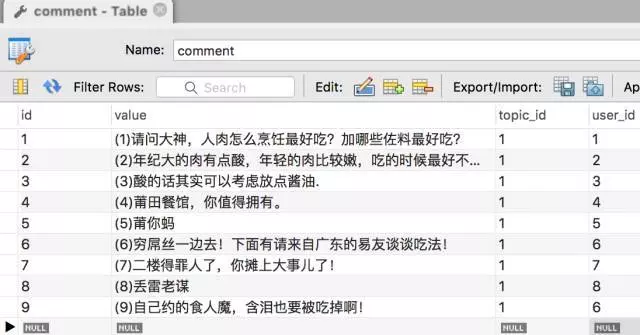

这种方式用帖子评论来介绍，数据构造麻烦

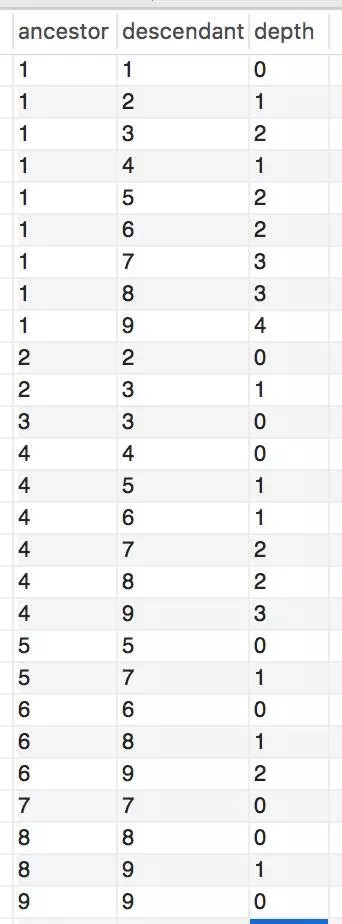

ancestor 存储回复的根Id，descendant 存储当前Id,中存储占空间，理论上讲需要O(n²)的空间来存储关系。
-- 父查子,连表查询comment 和 comment_path 拿到4号的评论

select c.* from comment c
left join comment_path cp on (c.id = cp.descendant)
where cp.ancestor = 4 and depth = 1;
-- 查询4号的所有子评论
select c.* from comment c join comment_path cp on (c.id = cp.descendant) where cp.ancestor = 4;

Nested Sets（嵌套集）

嵌套集解决方案将信息存储在每个节点中，每个节点对应于其后代的集合，而不是节点的直接父节点。

在嵌套集设计中，树的操作、插入和移动节点通常比在其他模型中更加复杂。

插入新节点时，需要重新计算所有大于新节点左值的左、右值。

嵌套集过于复杂，本人也没完全搞懂，本文不做详细介绍。可以参考MySQL实现嵌套集合模型

Path enumeration (路径枚举)

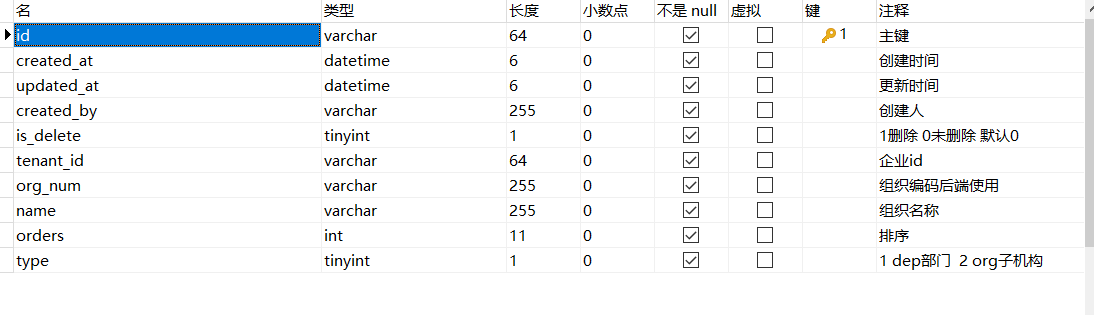

该方式以项目中组织表为例，与路径枚举的区别是这里采用org_num来代替path，

项目中我们约定每一层级的编号长度为2，最大层级为20，每层的子节点数99，最大可存储节点数为： 2的19次方个节点

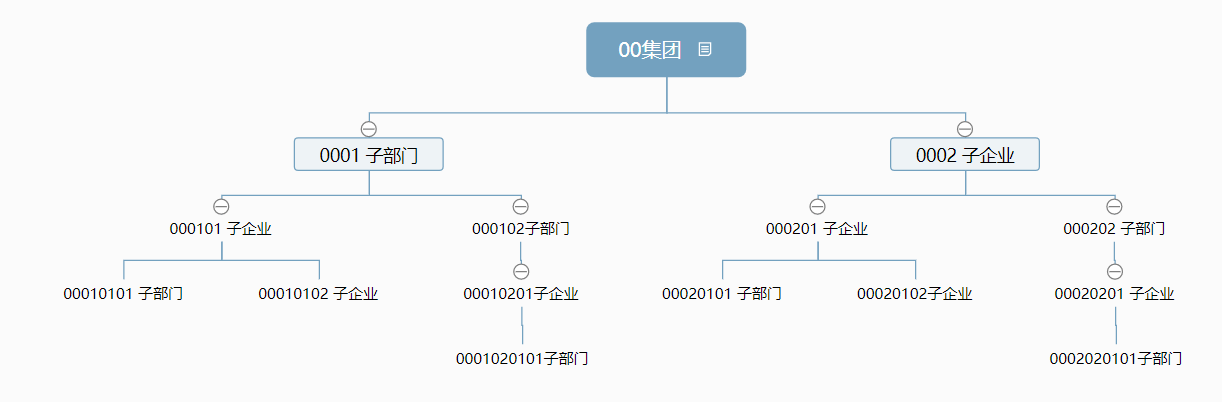

层级结构如下：

操作数据的几种方式

约定 orgNum某节点的编号， orgLen 某节点编号的长度

• 拿到某节点的某几层子节点

    -- 在java代码中根据当前节点orgNum得到 orgLen和maxLength
    select * from orgs where org_num like '#{orgNum}%' and length(org_num) > #{orgLen} and length(org_num)

• 拿到某个节点的所有子节点

select * from orgs where org_num like '#{orgNum}%' and length(org_num) > #{orgLen}

• 获取父节点或向上找几层的父节点

-- 先在java代码中的根据当前节点orgNum, 计算得出要找节点的orgNum，
select * from orgs where org_num = #{orgNum}

• 删除组织结构

-- 删除所有子节点，和查询所有子节点类型
delete from orgs where org_num like '#{orgNum}%' and length(org_num) > #{orgLen}

• 节点移动

// 节点移动，更新当前节点的org_num以及所有下级子节点的org_num
// 如果牵扯到节点排序，则除了更新当前节点的orgNum外，还要考虑要移动到的同级节点的orders

• 组织树构造

// 先从数据库中得到某个节点本身rootOrg及所有下级节点OrgList
private OrgTreeDTO orgTreeGenerate(List<org> OrgList, Org rootNode, Org parent) {
    List<org> subNodes = OrgList.stream().filter(x ->
      x.getOrgNum().startsWith(rootNode.getOrgNum())
        && x.getOrgNum().length() == rootNode.getOrgNum().length() + OrgConst.ORG_NODE_LENGTH
        && !x.getId().equals(rootNode.getId())
    ).collect(Collectors.toList());
    OrgTreeDTO orgTreeDTO = new OrgTreeDTO().setId(rootNode.getId())
      .setName(rootNode.getName())
      .setOrders(rootNode.getOrders())
      .setType(rootNode.getType())
      .setChildren(subNodes.stream().map(x ->
        orgTreeGenerate(OrgList, x,rootNode)
      ).collect(Collectors.toList()));

    if(!ObjectUtils.isEmpty(parent)){
      orgTreeDTO.setParentId(parent.getId())
        .setParentName(parent.getName());
    }
    return orgTreeDTO;
  }</org></org>

以上几种方法几乎可以满足大部分的组织结构调整需求。

该种方式的优点是可以通过简单查询从数据库中得到想要的数据，具体组装放在java代码中处理。

缺点如果层级过深，

org_num

会越来越长影响查询效率，所以项目中限制节点深度为20，可以满足几乎所有的组织结构数据。

总结

本文到此结束，如果类似设计上的想法或疑问，欢迎讨论。
​ 理论明确实践的方向，实践鉴定理论的真伪。
