MySql轻松入门系列————第一站从源码角度轻松认识mysql整体框架图

来源：SegmentFault 2023-01-14 13:27:10 0浏览收藏

有志者，事竟成！如果你在学习数据库，那么本文《MySql轻松入门系列————第一站从源码角度轻松认识mysql整体框架图》，就很适合你！文章讲解的知识点主要包括MySQL、mysql入门教程，若是你对本文感兴趣，或者是想搞懂其中某个知识点，就请你继续往下看吧~

一：背景

1. 讲故事

最近看各大技术社区，不管是知乎，掘金，博客园，csdn基本上看不到有小伙伴分享sqlserver类的文章，看样子这些年sqlserver没落了，已经后继无人了，再写sqlserver是不可能再写了，这辈子都不会写了，只能靠技术输出mysql维持生活这样子。

二：了解架构图

mysql最大的好处就是开源，手握百万源码，有什么问题搞不定呢？这一点要比sqlserver爽多了，不用再dbcc捣来捣去。

1. 从架构图入手

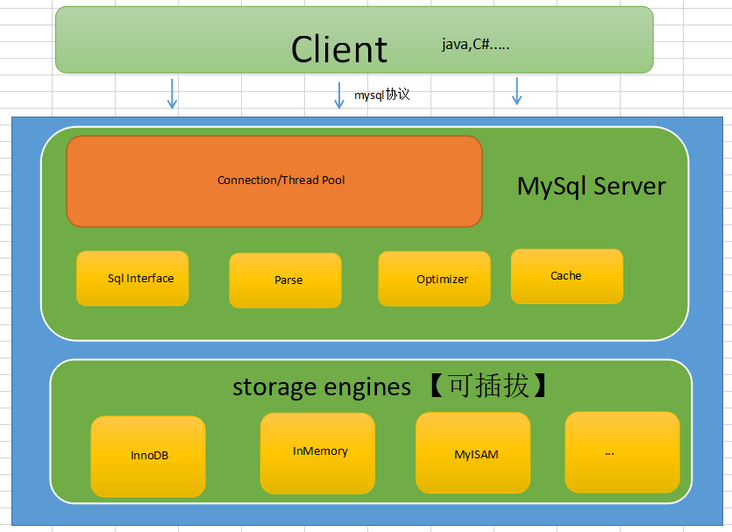

大家都知道做/装修房子都要有一张图纸，其实软件也是一样，只要有了这么一张图纸，大方向就定下来了，再深入到细节也不会乱了方向，然后给大家看一下我自己画的架构图，画的不对请轻拍。

其实SqlServer，Oracle，MySql架构都大同小异，MySql的鲜明特点就是存储引擎做成了插拔式，这就牛逼了，现行最常用的是InnoDB，这就让我有了一个想法，有一套业务准备用 InMemory 模式跑一下，厉害了~~~

2. 功能点介绍

MySql其实就两大块，一块是MySql Server层，一块就是Storage Engines层。

Client

不同语言的sdk遵守mysql协议就可以与mysqld进行互通。

Connection/Thread Pool

MySql使用C++编写，Connection是非常宝贵的，在初始化的时候维护一个池。

SqlInterface,Parse,Optimizer,Cache

对sql处理，解析，优化，缓存等处理和过滤模块，了解了解即可。

Storage Engines

负责存储的模块，官方，第三方，甚至是你自己都可以自定义实现这个数据存储，这就把生态做起来了，??。

三：源码分析

关于怎么去下载mysql源码，这里就不说了，大家自己去官网捣鼓捣鼓哈，本系列使用经典的

extern int mysqld_main(int argc, char **argv);

int main(int argc, char **argv)
{
  return mysqld_main(argc, argv);
}

这里大家可以用visualstudio打开C++源码，使用查看定义功能，非常好用。

创建监听

int mysqld_main(int argc, char **argv)
{
    //创建服务监听线程
    handle_connections_sockets();
}

void handle_connections_sockets()
{
     //监听连接
     new_sock= mysql_socket_accept(key_socket_client_connection, sock,
                                    (struct sockaddr *)(&cAddr), &length);

    if (mysql_socket_getfd(sock) == mysql_socket_getfd(unix_sock))
      thd->security_ctx->set_host((char*) my_localhost);

    //创建连接
    create_new_thread(thd);
}

//创建新线程处理处理用户连接
static void create_new_thread(THD *thd){

   thd->thread_id= thd->variables.pseudo_thread_id= thread_id++;

   //线程进了线程调度器
   MYSQL_CALLBACK(thread_scheduler, add_connection, (thd));
}

至此mysql就开启了一个线程对

static scheduler_functions one_thread_per_connection_scheduler_functions=
{
  0,                                     // max_threads
  NULL,                                  // init
  init_new_connection_handler_thread,    // init_new_connection_thread
  create_thread_to_handle_connection,    // add_connection
  NULL,                                  // thd_wait_begin
  NULL,                                  // thd_wait_end
  NULL,                                  // post_kill_notification
  one_thread_per_connection_end,         // end_thread
  NULL,                                  // end
};

从

void create_thread_to_handle_connection(THD *thd)
{
     if ((error= mysql_thread_create(key_thread_one_connection, &thd->real_id, &connection_attrib,
                                     handle_one_connection,(void*) thd))){}
}
//触发回调函数  handle_one_connection
pthread_handler_t handle_one_connection(void *arg)
{
     do_handle_one_connection(thd);
}
//继续处理
void do_handle_one_connection(THD *thd_arg){
    while (thd_is_connection_alive(thd))
    {
      mysql_audit_release(thd);
      if (do_command(thd))  break;  //这里的 do_command 继续处理
    }
}
//继续分发
bool do_command(THD *thd)
{
    return_value= dispatch_command(command, thd, packet+1, (uint) (packet_length-1));
}
bool dispatch_command(enum enum_server_command command, THD *thd, char* packet, uint packet_length)
{
      switch (command) {
         case COM_INIT_DB: ....  break;
         ...
         case COM_QUERY:   //查询语句：  insert xxxx
             mysql_parse(thd, thd->query(), thd->query_length(), &parser_state);  //sql解析
           break;
      }
}
//sql解析模块
void mysql_parse(THD *thd, char *rawbuf, uint length, Parser_state *parser_state)
{
      error= mysql_execute_command(thd);
}

到这里它的Parse，Optimizer，Cache都追完了，接下来看sql的CURD类型，继续追。。。

//继续执行
int mysql_execute_command(THD *thd)
{
  switch (lex->sql_command)
  {
      case SQLCOM_SELECT:  res= execute_sqlcom_select(thd, all_tables);  break;

      //这个 insert 就是我要追的
      case SQLCOM_INSERT:   res= mysql_insert(thd, all_tables, lex->field_list, lex->many_values,
                                              lex->update_list, lex->value_list,
                                              lex->duplicates, lex->ignore);
  }
}
//insert插入操作处理
bool mysql_insert(THD *thd,TABLE_LIST *table_list,List<item> &fields, List<list_item> &values_list,
                  List<item> &update_fields, List<item> &update_values,
                  enum_duplicates duplic, bool ignore)
{
      while ((values= its++))
      {
           error= write_record(thd, table, &info, &update);
      }
}
//写入记录
int write_record(THD *thd, TABLE *table, COPY_INFO *info, COPY_INFO *update)
{
    if (duplicate_handling == DUP_REPLACE || duplicate_handling == DUP_UPDATE)
    {
         // ha_write_row  重点是这个函数
         while ((error=table->file->ha_write_row(table->record[0])))
         {
             ....
         }
    }
}
</item></item></list_item></item>

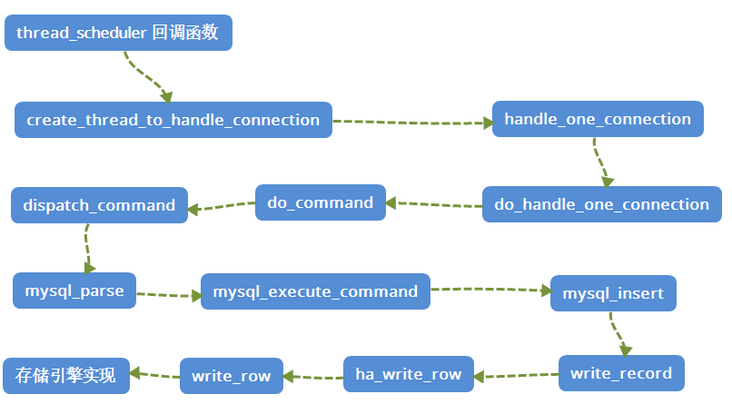

可以看到，调用链还是挺深的，追到

int handler::ha_write_row(uchar *buf)
{
    MYSQL_TABLE_IO_WAIT(m_psi, PSI_TABLE_WRITE_ROW, MAX_KEY, 0,{ error= write_row(buf); })
}

//这是一个虚方法
virtual int write_row(uchar *buf __attribute__((unused)))
{
    return HA_ERR_WRONG_COMMAND;
}

看到没有，
