中国科学院科研人员制备出具有优良导电性能的多层堆叠二维聚苯胺晶体

学习科技周边要努力，但是不要急！今天的这篇文章《中国科学院科研人员制备出具有优良导电性能的多层堆叠二维聚苯胺晶体》将会介绍到等等知识点，如果你想深入学习科技周边，可以关注我！我会持续更新相关文章的，希望对大家都能有所帮助！

突破性进展：新型二维聚苯胺晶体实现高导电性及面外金属性电荷传输

导电聚合物，如聚苯胺、聚噻吩和聚吡咯等，因其低成本、轻质、易成膜和优异的柔韧性等优势，有望成为下一代有机电子器件的关键材料。然而，电荷在导电聚合物薄膜中的高效传输一直是制约其应用的关键瓶颈。

为了克服这一挑战，科研人员致力于构建高度有序的二维导电聚合物晶体结构，以实现长程电荷传输。近日，中国科学院宁波材料技术与工程研究所等单位的研究团队成功制备出多层堆叠的二维聚苯胺（2DPANI）晶体，该晶体展现出优异的导电性能和独特的金属性面外电荷传输特性，为导电聚合物领域带来了突破性进展。

该2DPANI晶体由柱状π阵列构成，层间距约为3.59埃，形成周期性菱面体晶格。电子自旋共振光谱证实了晶格中显著的电子离域现象。第一性原理计算表明，面内二维共轭和层间强电子耦合共同作用，赋予了材料优异的导电性能。

研究人员采用太赫兹和红外纳米光谱技术，以及微器件测量，对2DPANI晶体的电学性质进行了深入研究。结果表明，该材料具有德鲁德型导电性，导电率约为200 S cm⁻¹。此外，其面外电导率约为7 S cm⁻¹，面内电导率约为16 S cm⁻¹，展现出各向异性的三维电荷传输特性。值得注意的是，垂直微器件测试结果显示，该材料的导电性随温度降低而增强，进一步证实了其独特的金属性面外电荷传输行为。

研究团队预测，通过优化二维导电聚合物的结构缺陷，有望进一步增强面内和面外电子耦合，甚至实现三维金属导电性。这项成果为导电聚合物在电极材料、电磁屏蔽和传感器等领域的应用奠定了坚实的基础。

该研究成果已于2月6日发表在《自然》（Nature）杂志上，题为《具有金属性面外导电性的二维聚苯胺晶体》(Two-dimensional polyaniline crystal with metallic out-of-plane conductivity)。

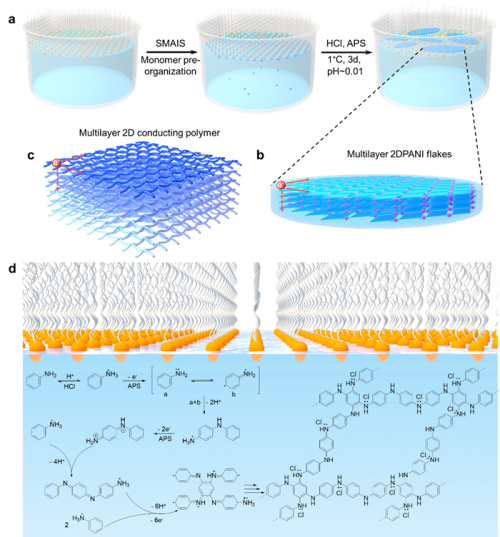

二维聚苯胺结构及制备过程示意图

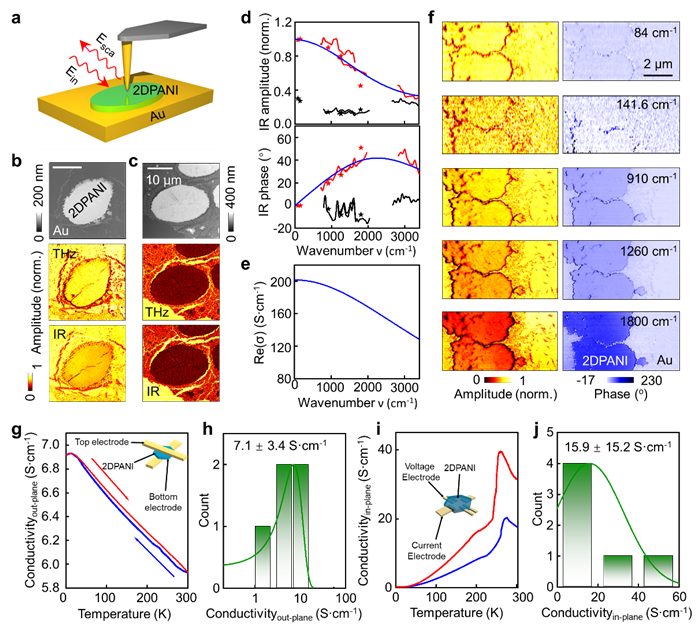

利用太赫兹、红外纳米光谱及微器件研究二维聚苯胺电学性质

以上就是本文的全部内容了，是否有顺利帮助你解决问题？若是能给你带来学习上的帮助，请大家多多支持golang学习网！更多关于科技周边的相关知识，也可关注golang学习网公众号。
