硬件发展速度跟不上 AI 需求，就需要精妙的架构和算法。

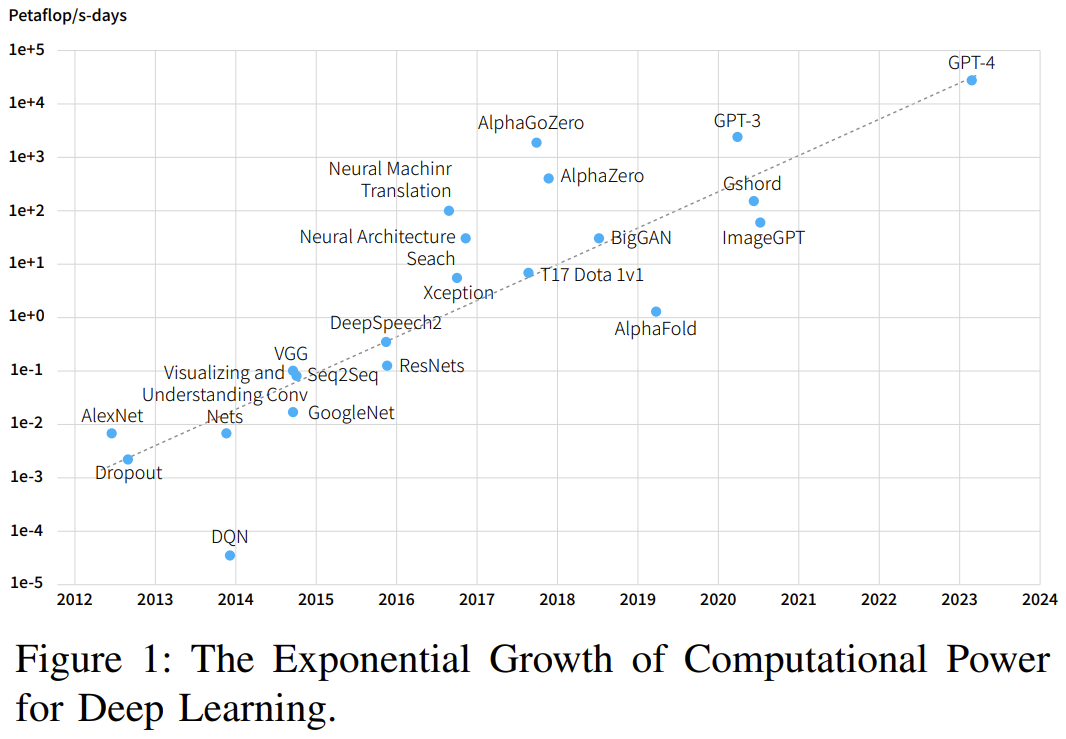

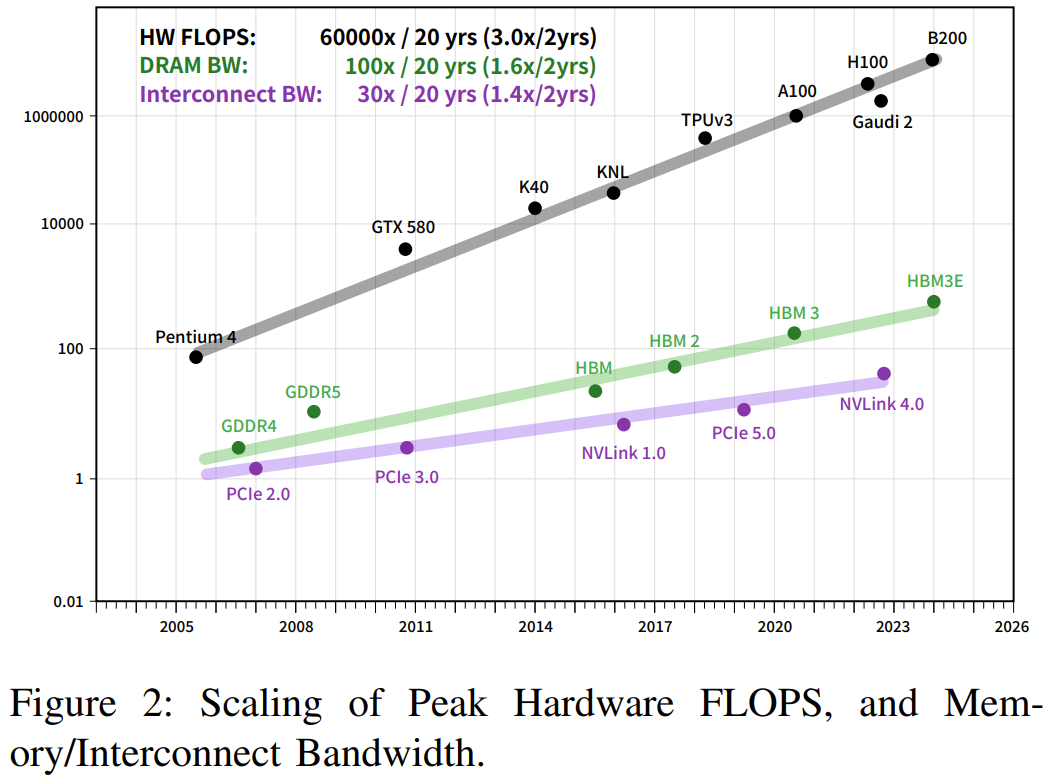

根据摩尔定律，计算机的速度平均每两年就会翻一倍，但深度学习的发展速度还要更快，如图 1 和 2 所示。

可以看到，AI 对算力的需求每年都以 10 倍幅度增长，而硬件速度每两年增长 3 倍、DRAM 带宽增长 1.6 倍、互连带宽则仅有 1.4 倍。

而大模型是大数据 + 大计算的产物，其参数量可达千亿乃至万亿规模，需要成千上万台 GPU 才能有效完成训练。

这些实际情况提升了人们对高性能计算（HPC）的需求。

为了获得更多计算资源，人们不得不扩展更多计算节点。这就导致构建 AI 基础设施的成本不断激增。降低这些成本具有很大的好处，构建成本和能耗高效型计算机集群也就自然成了一个热门的研究方向。

近日，DeepSeek（深度求索）发布了一份基于硬件发展的实际情况及其多年实践经验的研究成果，其中提出了一些用于构建用于深度学习和 LLM 的 AI-HPC 系统的成本高效型策略。

论文标题：Fire-Flyer AI-HPC: A Cost-Effective Software-Hardware Co-Design for Deep Learning
论文地址：https://arxiv.org/pdf/2408.14158

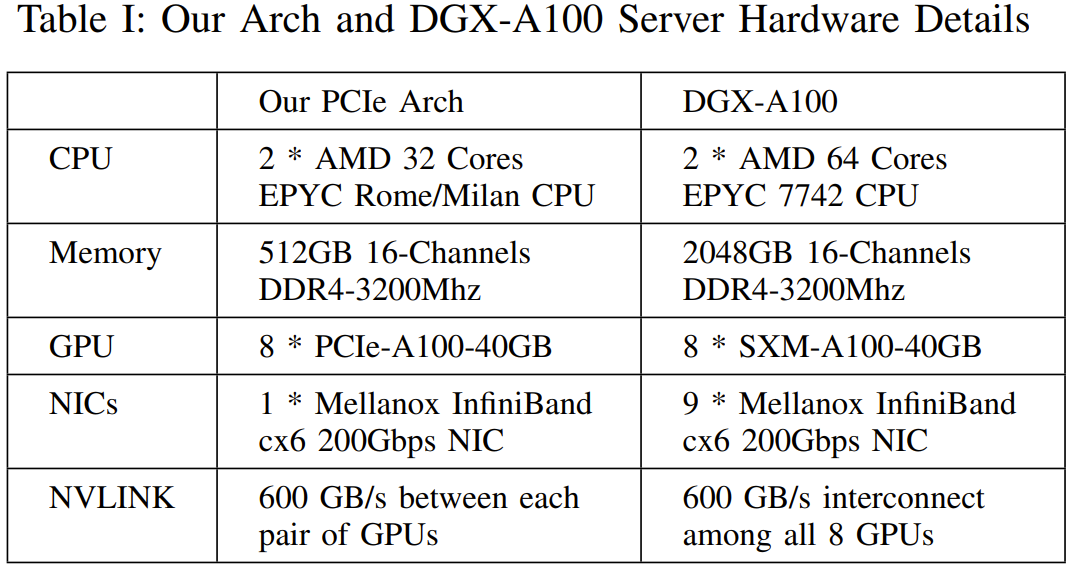

具体来说，该团队基于 Fire-Flyer AI-HPC 架构部署了一个包含 1 万台 PCIe A100 GPU 的计算集群。下表比较了该集群与英伟达的 DGX-A100 的硬件参数。

Fire-Flyer 2：支持深度学习和早期 LLM 训练

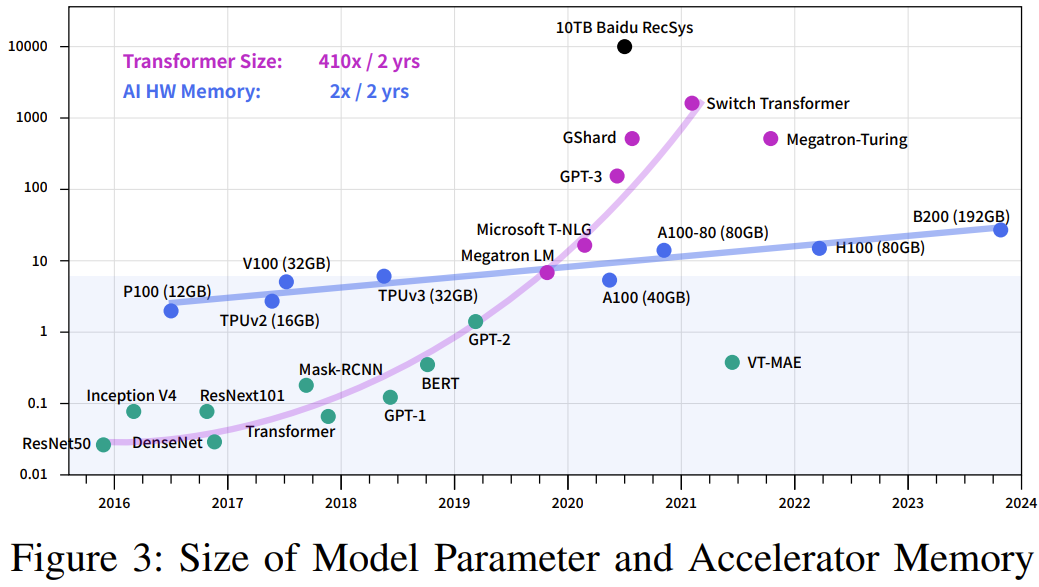

如图 3 所示，LLM 的内存需求量通常比较大。相较之下，其它模型的需求就小多了。ResNet、Mask-RCNN、BERT、MAE 等常用模型的参数量均少于 1B，这说明其内存需求较低。因此，在设计用于深度学习模型训练的集群时，使用 PCIe A100 GPU 可能就已经足够了。

Fire-Flyer 2：PCIe A100 GPU 架构

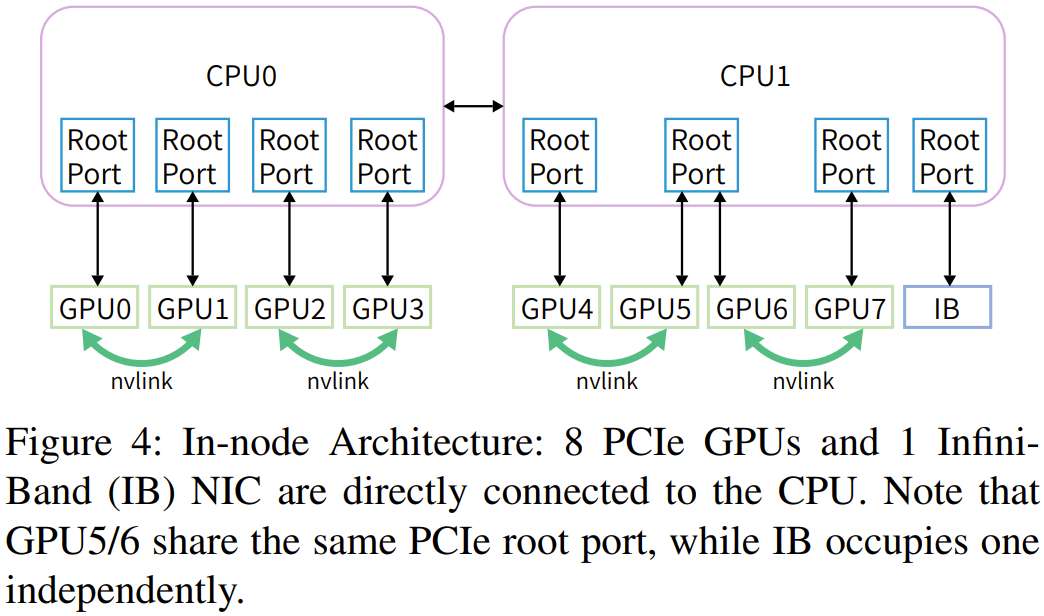

基于该团队的训练工作负载，使用单个 200Gbps 的 NVIDIA Mellanox ConnectX-6 (CX6) InfiniBand (IB) 网卡就能满足 8 台英伟达 PCIe A100 GPU 的存储 IO 和计算通信的带宽需求。他们使用了如图 4 所示的计算节点架构：

之后，随着 LLM 时代的到来，该团队也在 PCIe 卡之间添加了 NVLink Bridge。

网络拓扑：整合了存储和计算的两层 Fat-Tree

他们选择的拓扑结构是 Fat-Tree，原因是它具有极高的对分带宽。网络连接解决方案则是 InfiniBand。具体来说，他们使用了 Mellanox QM8700 InfiniBand 交换机，其提供了 40 个速度 200 Gbps 的端口。整体而言，该集群由 1 万台 A100 GPU 构成，包括约 1250 个 GPU 计算节点和近 200 个存储服务器，尽管双层 Fat-Tree 最多可以容纳 800 个节点（配置 20 个脊交换机和 40 个叶交换机）。

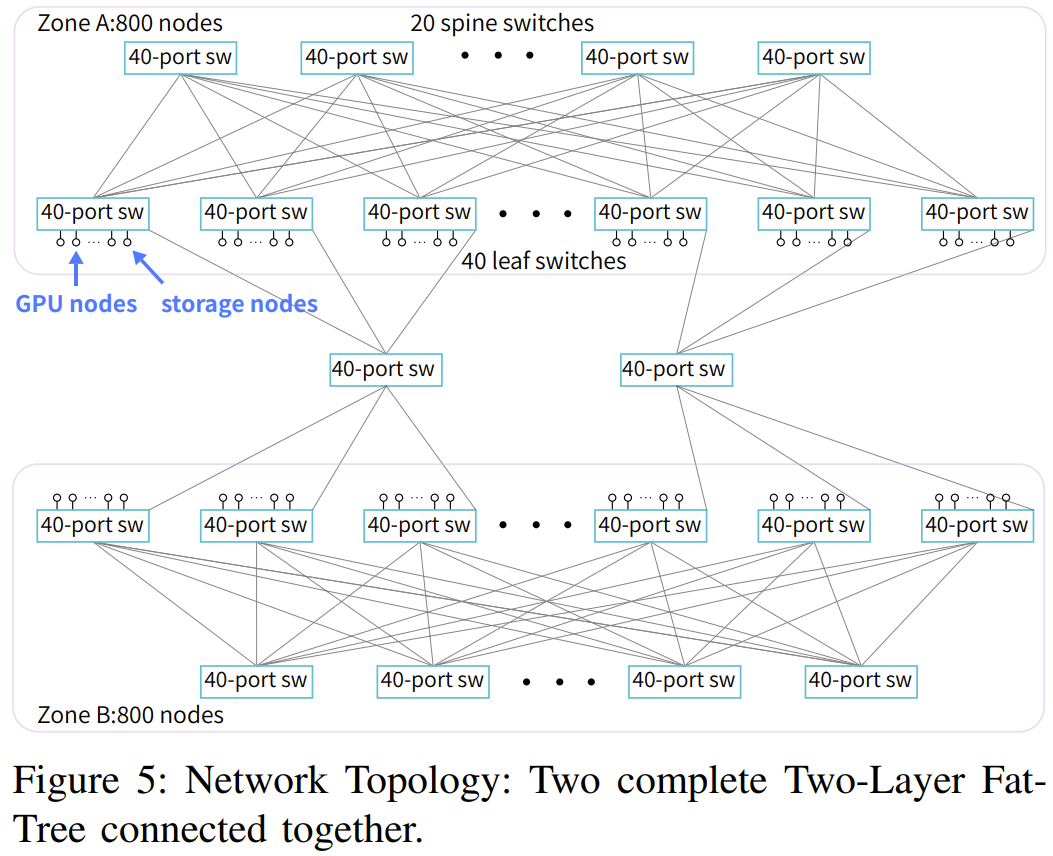

为了降低成本，他们选择了两区网络配置而不是三层 Fat-Tree 解决方案，如图 5 所示。

每个计算区都包含一个 800 端口的 Fat-Tree，并连接到了大约 600 个 GPU 计算节点。每台存储服务器配备两个 IB 网卡，分别连接到不同的区，因此所有 GPU 计算节点可以共享一组存储服务。

此外，这两个区会通过有限数量的链路互连。他们的 HAI Platform 调度策略确保跨区计算任务最多限制为一个。无论是使用 NCCL 还是 DeepSeek 内部开发的通信库 HFReduce，都可以通过使用双二叉树算法跨区运行。其调度器可确保在此拓扑中，只有一对节点跨区通信因此，即使有任务需要用到所有节点，也能在 Fire-Flyer 2 AI-HPC 上高效运行。

该架构的成本性能

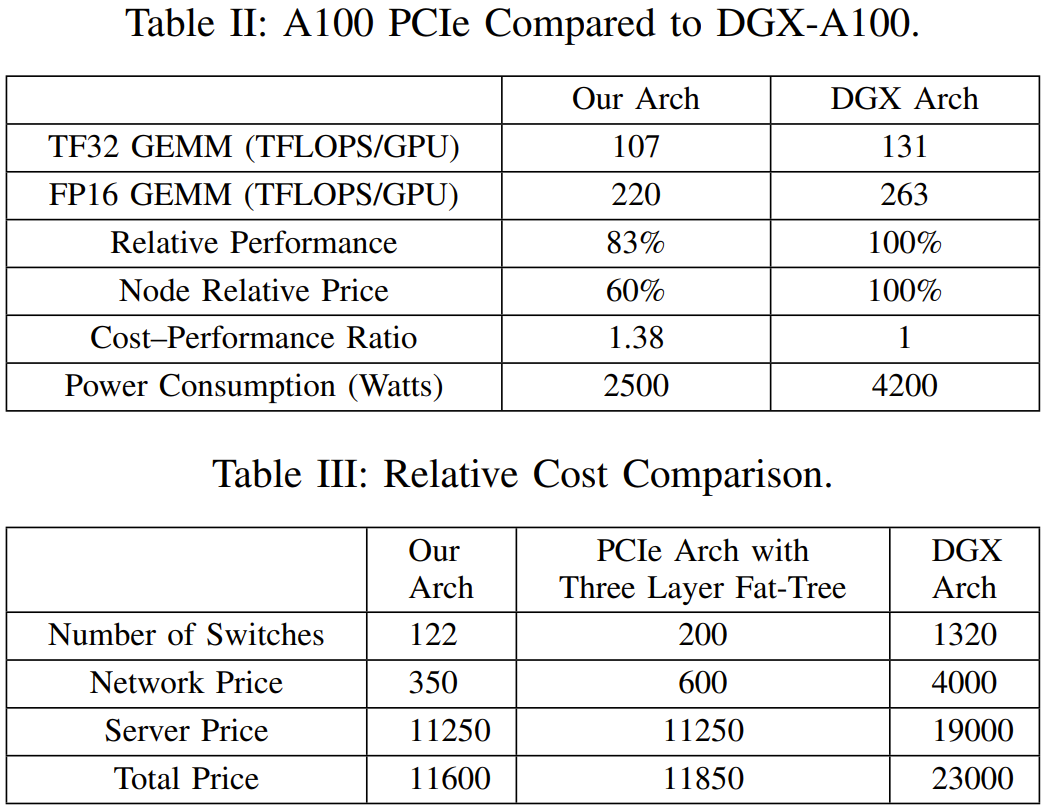

在 TF32 和 FP16 GEMM 基准上，相比于英伟达 DGX-A100 架构，DeepSeek 设计的这套架构的计算性能为前者的 83%。但是，其成本和能耗的下降幅度要大得多，仅为前者的 60%，如表 2 所示。

DGX-A100 集群使用了三层 Fat-Tree，其中包含 320 台核心交换机、500 台脊交换机和 500 台叶交换机，总共 1320 台交换机（如表 3 所示），而 DeepSeek 的这个架构只需要 122 台交换机。这样的设计具有更高的成本效益。

此外，通过使用 800 个端口的 Frame 交换机，还能进一步降低光模块和线缆的成本。虽然由于 PCIe 卡规格和 SXM 之间的固有差异而存在性能差距，但 DeepSeek 的这一架构通常能以仅 60% 的成本实现 80% 的 DGX-A100 性能！此外，他们还将能耗降低了 40%，也由此降低了二氧化碳排放。从这些指标看，这一架构设计无疑是成功的。

HFReduce：软硬件协同设计

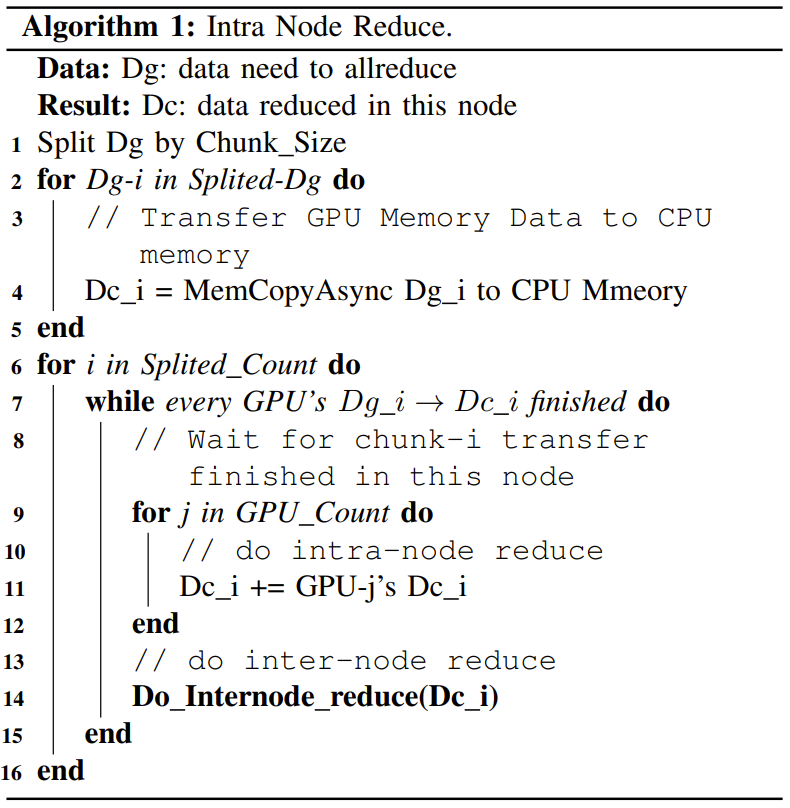

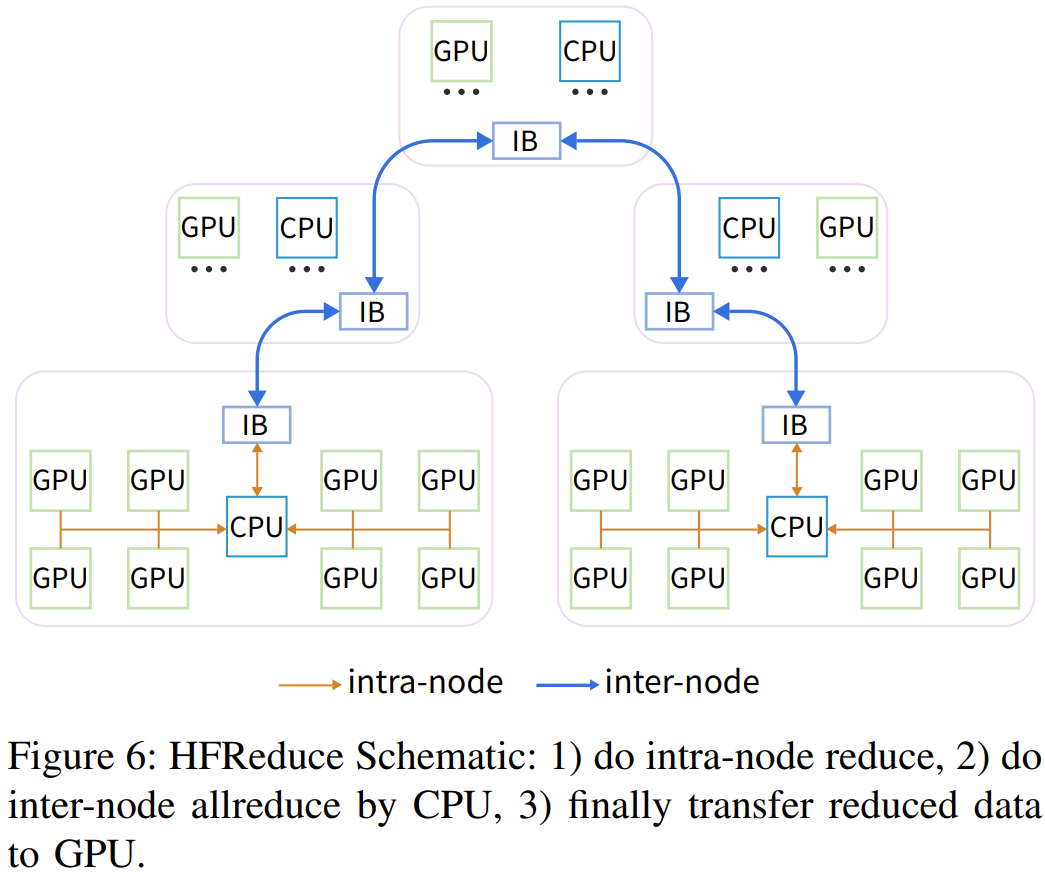

有了高效的硬件，也自然需要适配的软件。该团队开发了一个用于高效 allreduce 运算的软件库：HFReduce。HFReduce 的核心策略见图 6，其包括节点内（算法 1）和节点间（算法 2）的 reduce。

HFReduce 相较于 NCCL 的优势有两项：

1. 降低 PCIe 的带宽消耗

2. 没有 GPU 核开销

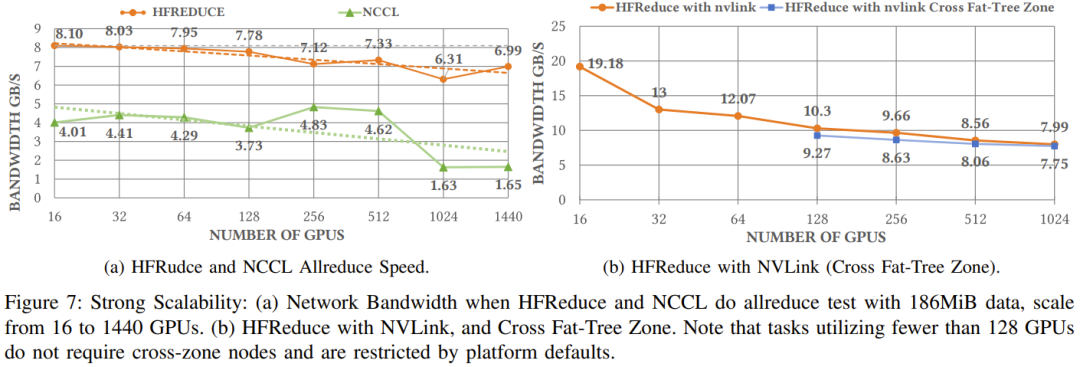

如图 7a 所示，在 Fire-Flyer 2 AI-HPC 上执行数据大小为 186 MiB 的 allreduce 时，HFReduce 可以达到 6.3-8.1GB/s 的节点间带宽，而 NCCL 的节点间带宽仅为 1.6-4.8GB/s。

另外，还能使用 NVLink 提升 HFReduce 的性能。

通过安装 NVLink Bridge，可通过速度 600 GB/s 的 NVLink 实现成对 GPU 间的高效通信。为了缓解原 HFReduce 的内存限制问题，他们还实现了另一种 allreduce 模式，称为 HFReduce with NVLink。其核心概念是先在通过 NVLink 互连的 GPU 之间执行 reduce 操作，再将梯度传递给 CPU。随后，当 CPU 返回结果时，它会拆分结果数据并将它们分别返回给通过 NVLink 连接的配对的 GPU，然后通过 NVLink 执行 allgather。如图 7b 所示，HFReduce with NVLink 实现了超过 10 GB/s 的节点间带宽。

有关 HFReduce 的策略和瓶颈的更多深度分析请参阅原论文。

HaiScale：针对深度学习模型训练进行特别的优化

HaiScale 分布式数据并行（DDP）是一种以 HFReduce 为通信后端的训练工具。这类似于 Python 的以 NCCL 为后端的 DDP。在反向传播阶段，HaiScale DDP 会对计算出的梯度执行异步 allreduce 操作，允许此通信与反向传播中涉及的计算重叠。

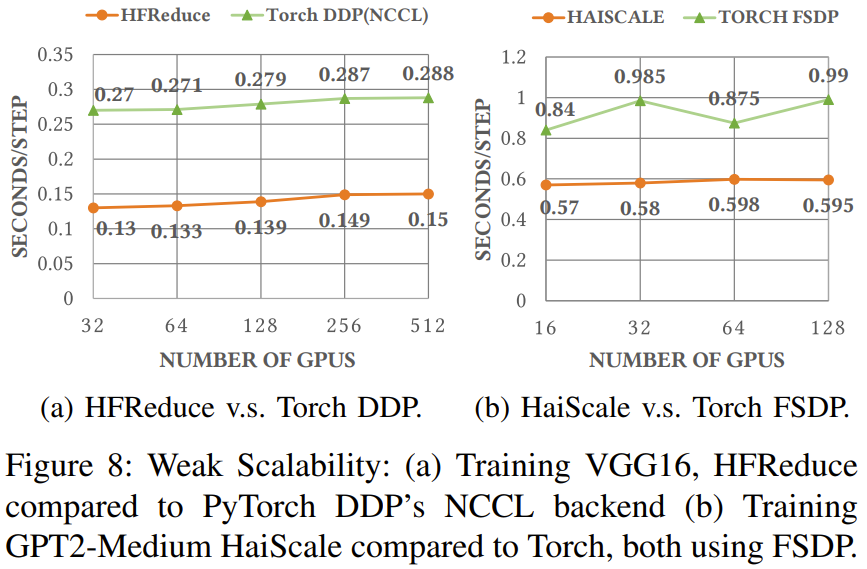

如图 8a 所示，相较于使用 Torch DDP 的 NCCL 后端，使用 HFReduce 训练 VGG16 模型所需的时间仅为前者的一半，当 GPU 数量从 32 增至 512 时可实现近 88% 的并行可扩展性。
