无需激光雷达数据监督的OccNeRF

写在前面&笔者的个人总结

近年来，自动驾驶领域的3D占据预测任务因其独特的优势受到学术界和工业界的广泛关注。该任务通过重建周围环境的3D结构，为自动驾驶的规划和导航提供详细信息。然而，目前主流的方法大多依赖于基于激光雷达（LiDAR）点云生成的标签来监督网络训练。 在最近的OccNeRF研究中，作者提出了一种自监督的多相机占据预测方法，名为参数化占据场（Parameterized Occupancy Fields）。该方法解决了室外场景中无边界的问题，并重新组织了采样策略。然后，通过体渲染（Volume Rendering）技术，将占据场转换为多相机深度图，并通过多帧光度一致性（Photometric Error）进行监督。 此外，该方法还利用预训练的开放词汇语义分割模型来生成2D语义标签，以赋予占据场语义信息。这种开放词汇语义分割模型能够对场景中的不同物体进行分割，并为每个物体分配语义标签。通过将这些语义标签与占据场结合，模型能够更好地理解环境并做出更准确的预测。 总之，OccNeRF方法通过参数化占据场、体渲染和多帧光度一致性的组合使用，以及与开放词汇语义分割模型的结合，实现了自动驾驶场景中的高精度占据预测。这种方法为自动驾驶系统提供了更多的环境信息，有望提高自动驾驶的安全性和可靠性。

• 论文链接：https://arxiv.org/pdf/2312.09243.pdf
• 代码链接：https://github.com/LinShan-Bin/OccNeRF

OccNeRF问题背景

近年来，随着人工智能技术的飞速发展，自动驾驶领域也取得了巨大进展。3D 感知是实现自动驾驶的基础，为后续的规划决策提供必要信息。传统方法中，激光雷达能直接捕获精确的 3D 数据，但传感器成本高且扫描点稀疏，限制了其落地应用。相比之下，基于图像的 3D 感知方法成本低且有效，受到越来越多的关注。多相机 3D 目标检测在一段时间内是 3D 场景理解任务的主流，但它无法应对现实世界中无限的类别，并受到数据长尾分布的影响。

3D 占据预测能很好地弥补这些缺点，它通过多视角输入直接重建周围场景的几何结构。大多数现有方法关注于模型设计与性能优化，依赖 LiDAR 点云生成的标签来监督网络训练，这在基于图像的系统中是不可用的。换言之，我们仍需要利用昂贵的数据采集车来收集训练数据，并浪费大量没有 LiDAR 点云辅助标注的真实数据，这一定程度上限制了 3D 占据预测的发展。因此探索自监督 3D 占据预测是一个非常有价值的方向。

详解OccNeRF算法

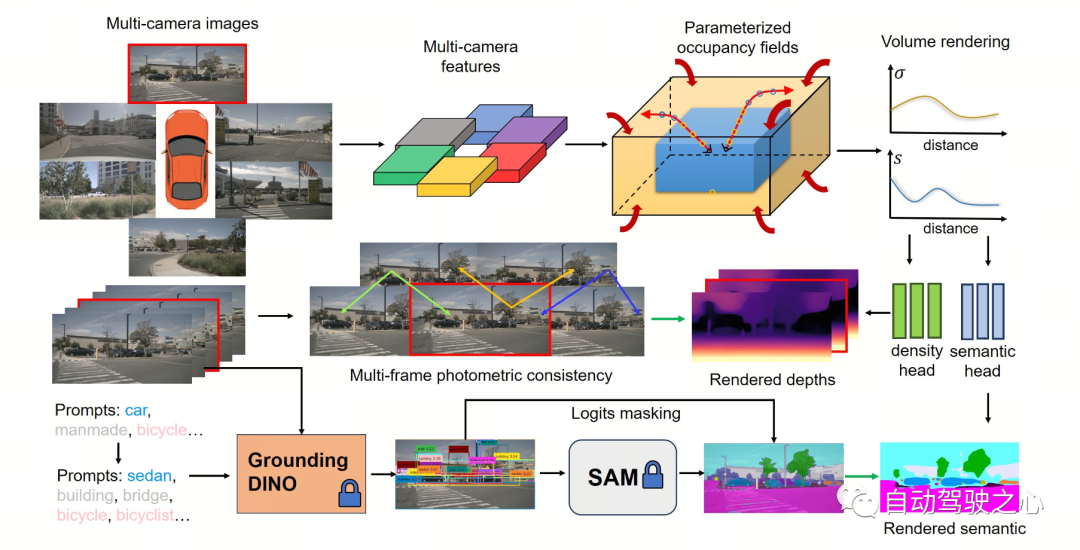

下图展示了 OccNeRF 方法的基本流程。模型以多摄像头图像  作为输入，首先使用 2D backbone 提取 N 个图片的特征 ，随后直接通过简单的投影与双线性插值获 3D 特征（在参数化空间下），最后通过 3D CNN 网络优化 3D 特征并输出预测结果。为了训练模型，OccNeRF 方法通过体渲染生成当前帧的深度图，并引入前后帧来计算光度损失。为了引入更多的时序信息，OccNeRF 会使用一个占据场渲染多帧深度图并计算损失函数。同时，OccNeRF 还同时渲染 2D 语义图，并通过开放词汇语义分割模型进行监督。

Parameterized Occupancy Fields

Parameterized Occupancy Fields 的提出是为了解决相机与占据网格之间存在感知范围差距这一问题。理论上来讲，相机可以拍摄到无穷远处的物体，而以往的占据预测模型都只考虑较近的空间（例如 40 m 范围内）。在有监督方法中，模型可以根据监督信号学会忽略远处的物体；而在无监督方法中，若仍然只考虑近处的空间，则图像中存在的大量超出范围的物体将对优化过程产生负面影响。基于此，OccNeRF 采用了 Parameterized Occupancy Fields 来建模范围无限的室外场景。

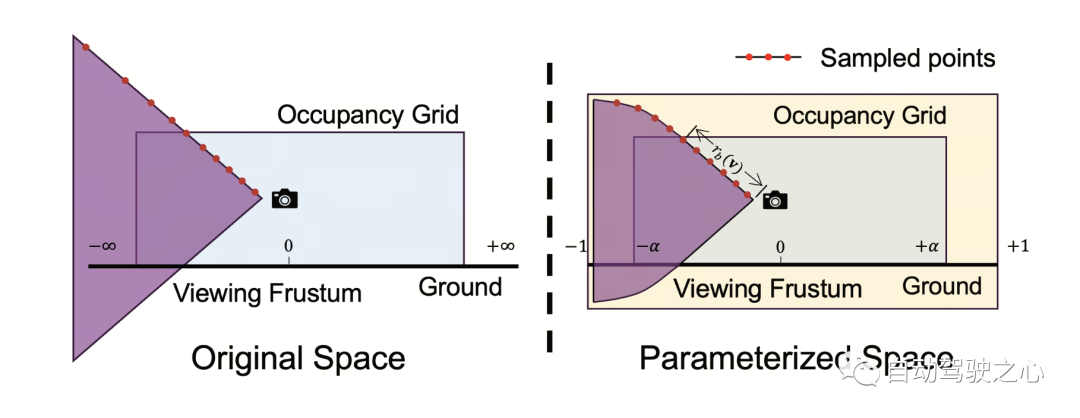

OccNeRF 中的参数化空间分为内部和外部。内部空间是原始坐标的线性映射，保持了较高的分辨率；而外部空间表示了无穷大的范围。具体来说，OccNeRF 分别对 3D 空间中点的  坐标做如下变化：

其中  为  坐标，， 是可调节的参数，表示内部空间对应的边界值， 也是可调节的参数，表示内部空间占据的比例。在生成 parameterized occupancy fields 时，OccNeRF 先在参数化空间中采样，通过逆变换得到原始坐标，然后将原始坐标投影到图像平面上，最后通过采样和三维卷积得到占据场。

Multi-frame Depth Estimation

为了实现训练 occupancy 网络，OccNeRF选择利用体渲染将 occupancy 转换为深度图，并通过光度损失函数来监督。渲染深度图时采样策略很重要。在参数化空间中，若直接根据深度或视差均匀采样，都会造成采样点在内部或外部空间分布不均匀，进而影响优化过程。因此，OccNeRF 提出在相机中心离原点较近的前提下，可直接在参数化空间中均匀采样。此外，OccNeRF 在训练时会渲染并监督多帧深度图。

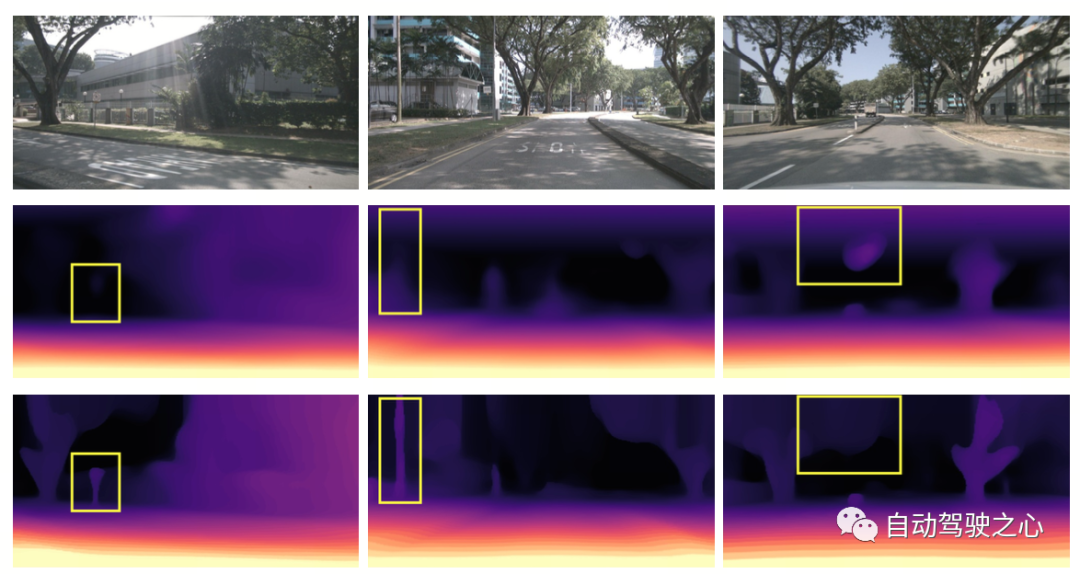

下图直观地展示了使用参数化空间表示占据的优势。（其中第三行使用了参数化空间，第二行没有使用。）

Semantic Label Generation

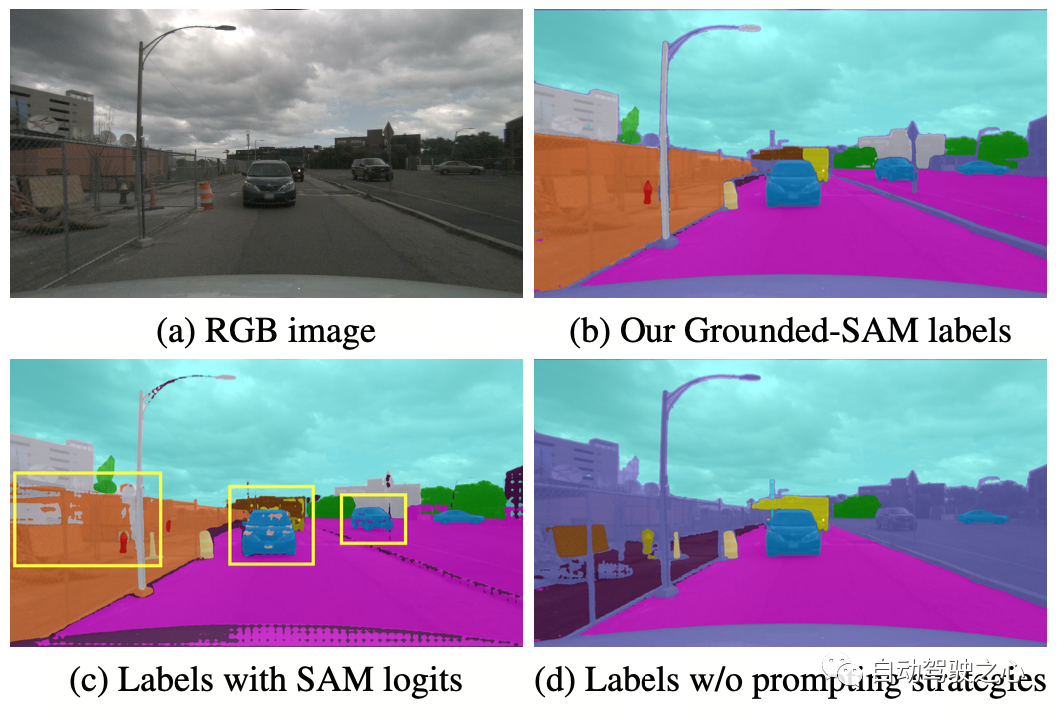

OccNeRF 使用预训练的 GroundedSAM (Grounding DINO + SAM) 生成 2D 语义标签。为了生成高质量的标签，OccNeRF 采用了两个策略，一是提示词优化，用精确的描述替换掉 nuScenes 中模糊的类别。OccNeRF中使用了三种策略优化提示词：歧义词替换（car 替换为 sedan）、单词变多词（manmade 替换为 building, billboard and bridge）和额外信息引入（bicycle 替换为 bicycle, bicyclist）。二是根据 Grounding DINO 中检测框的置信度而不是 SAM 给出的逐像素置信度来决定类别。OccNeRF 生成的语义标签效果如下：

OccNeRF实验结果

OccNeRF 在 nuScenes 上进行实验，并主要完成了多视角自监督深度估计和 3D 占据预测任务。

多视角自监督深度估计

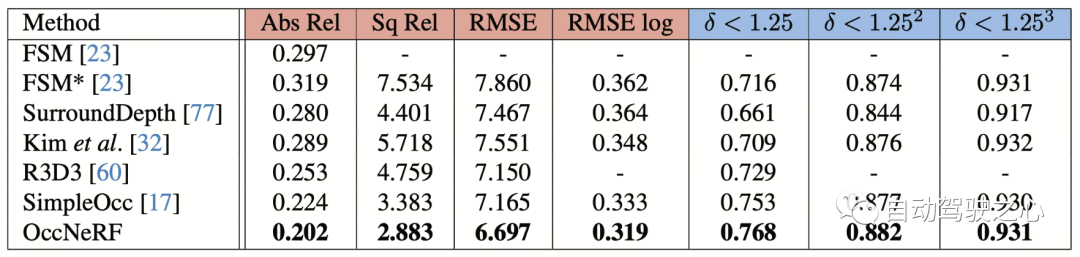

OccNeRF 在 nuScenes 上多视角自监督深度估计性能如下表所示。可以看到基于 3D 建模的 OccNeRF 显著超过了 2D 方法，也超过了 SimpleOcc，很大程度上是由于 OccNeRF 针对室外场景建模了无限的空间范围。

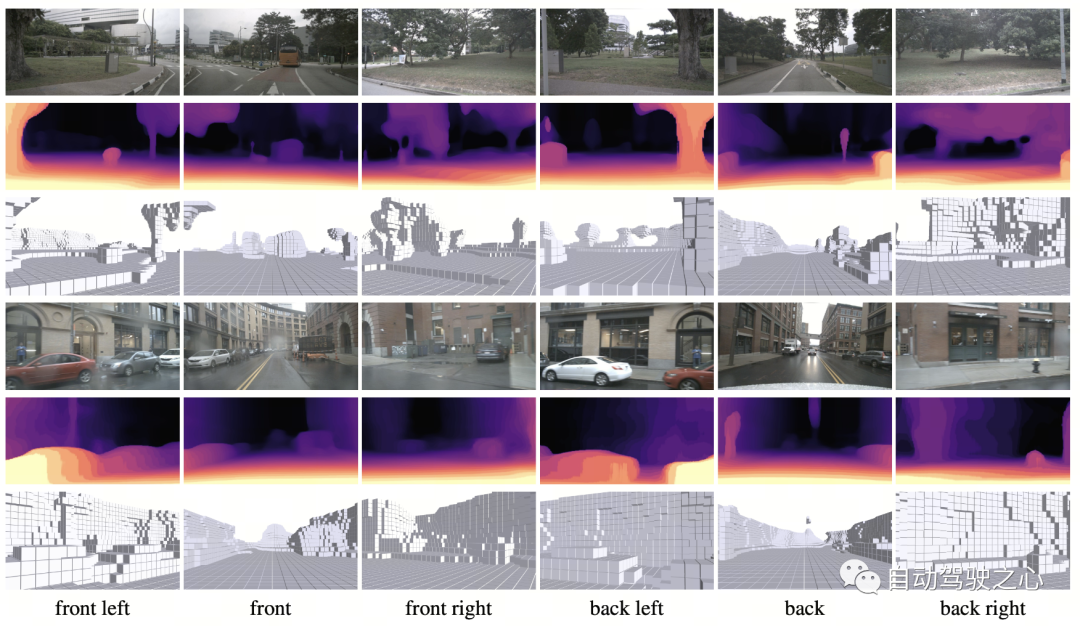

论文中的部分可视化效果如下：

3D 占据预测

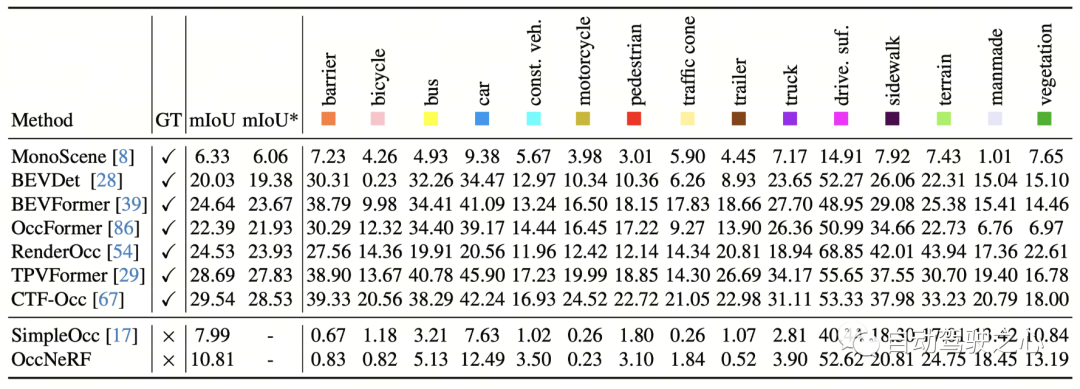

OccNeRF 在 nuScenes 上 3D 占据预测性能如下表所示。由于 OccNeRF 完全不使用标注数据，其性能与有监督方法仍有差距。但部分类别（如 drivable surface 与 manmade）已达到与有监督方法可比的性能。

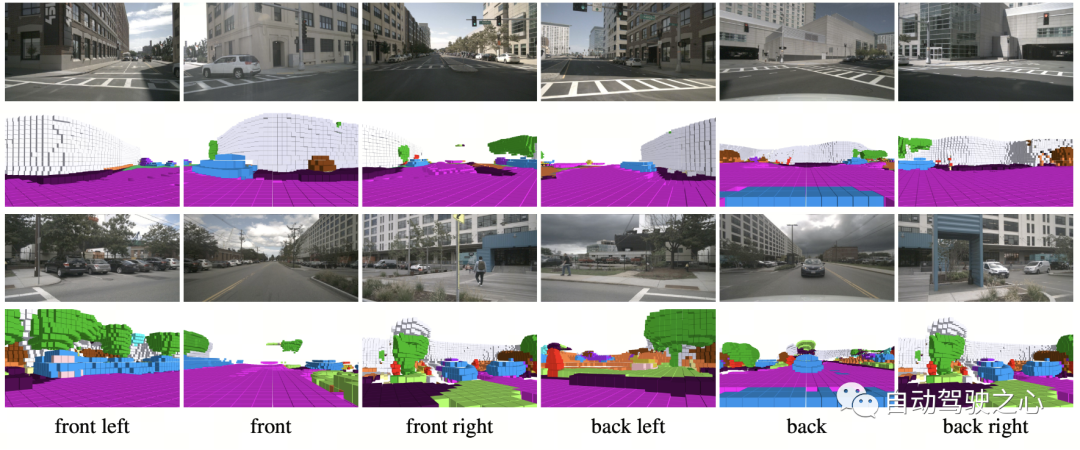

文中的部分可视化效果如下：

总结

在许多汽车厂商都尝试去掉 LiDAR 传感器的当下，如何利用好成千上万无标注的图像数据，是一个重要的课题。而 OccNeRF 给我们带来了一个很有价值的尝试。
